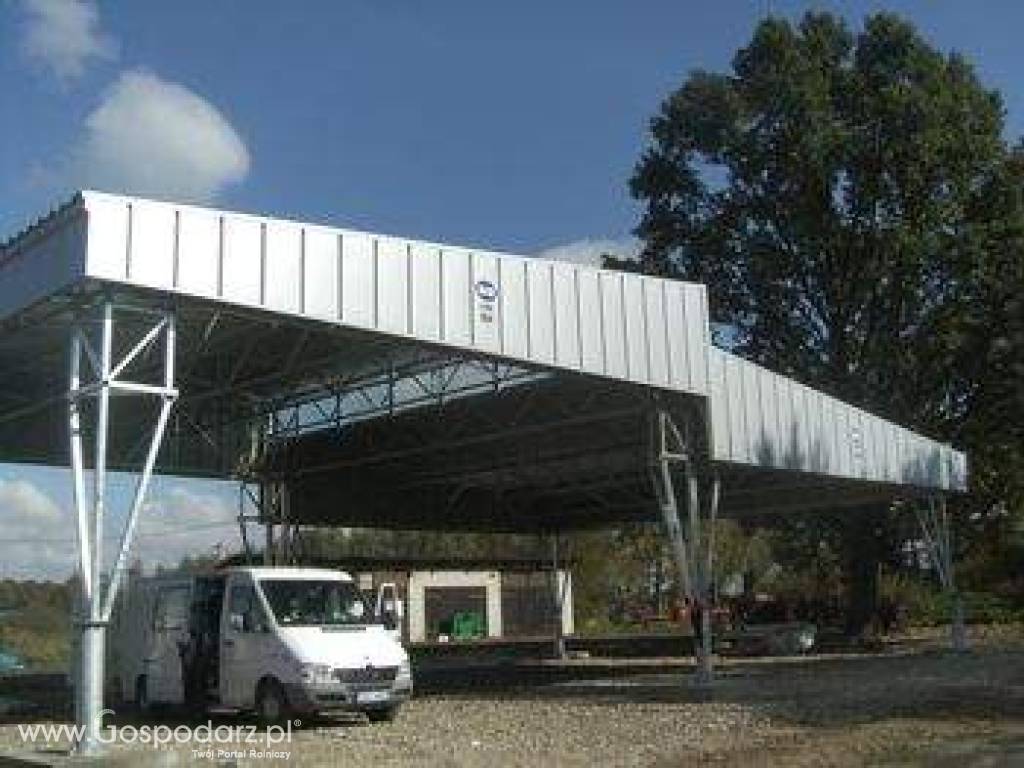

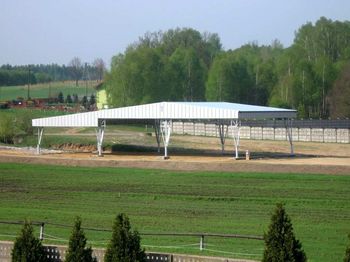

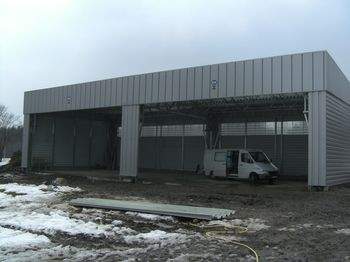

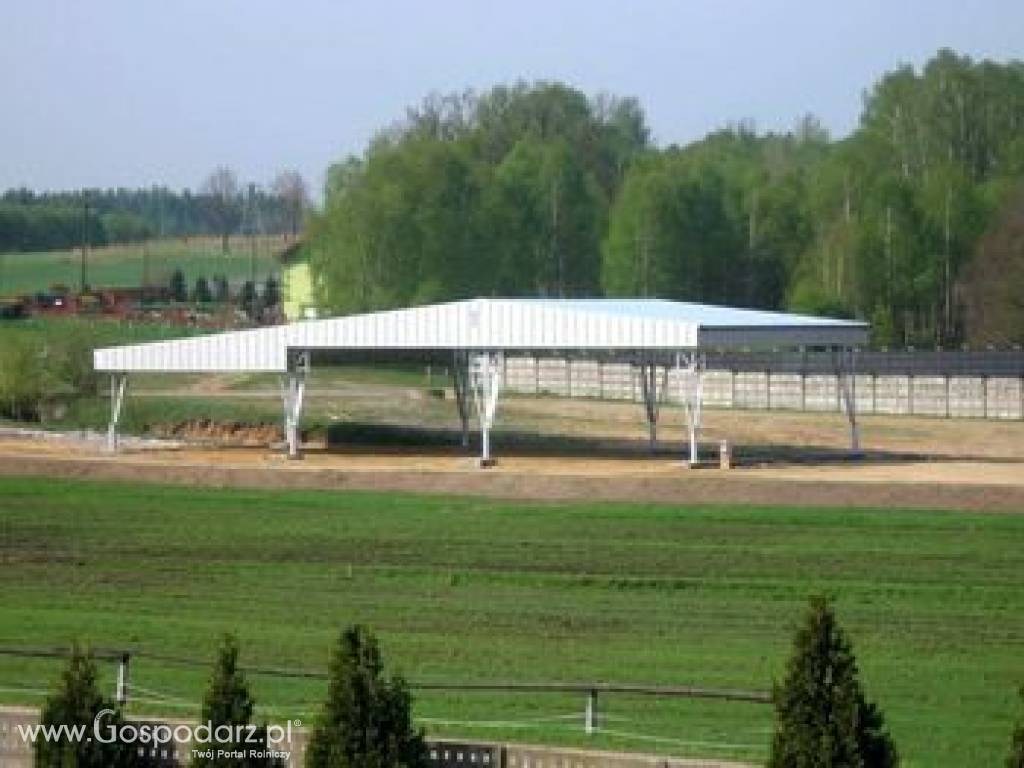

W odpowiedzi na zainteresowanie oraz potrzeby rolników rozpoczęliśmy produkcję modułowych wiat rolniczych typu MULTI_10x12.

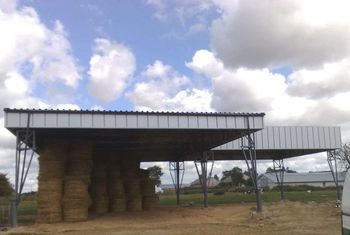

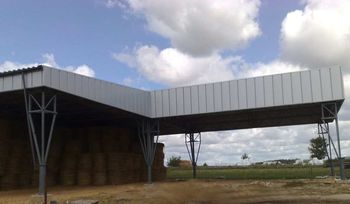

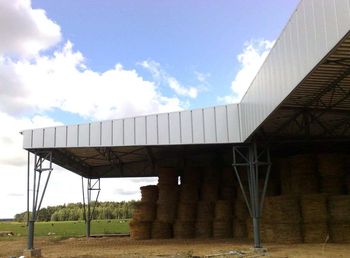

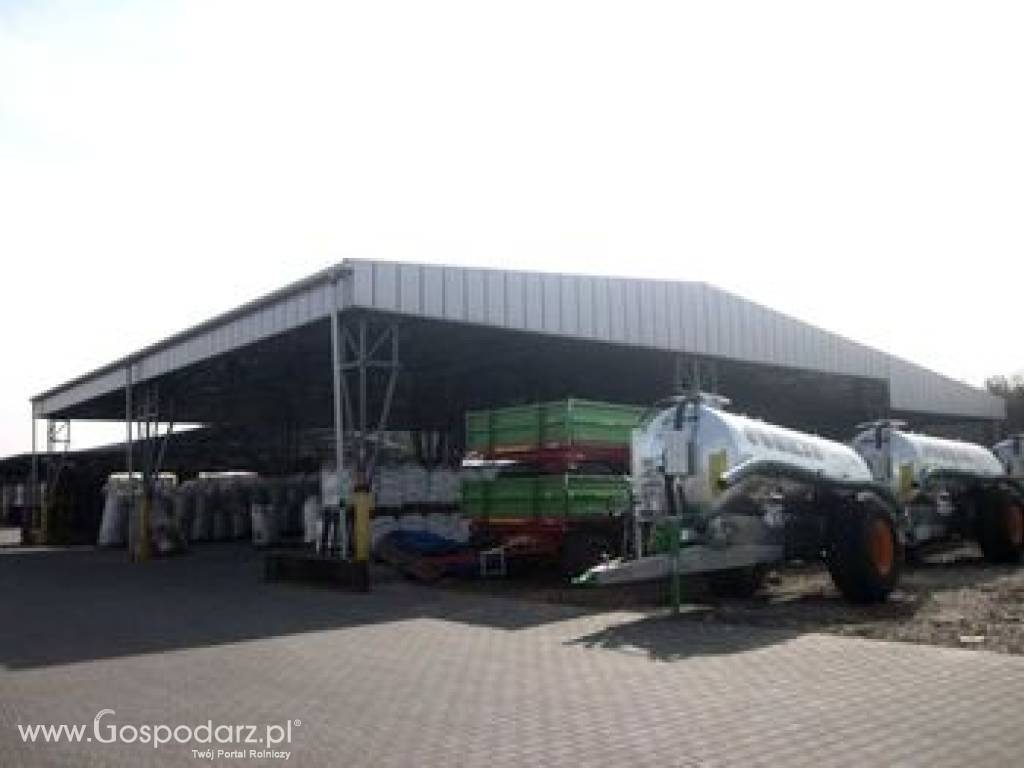

Wiata magazynowa MULTI_10x12 przeznaczona jest głównie do przechowywania sprzętu rolniczego, płodów rolnych, materiałów budowlanych, nie wyklucza się również innego jej zastosowania bowiem cynkowana ogniowo konstrukcja wiaty i podwyższona wytrzymałość stali z jakiej została zaprojektowana i wykonana poszerza zakres jej wykorzystania.
Podstawowe parametry wiaty przedstawia tabela.
Oba rodzaje wiaty wykonane są z tych samych elementów konstrukcyjnych; różnicą jest wysokość użytkowa, która wynosi odpowiednio: dla wiaty MULTI_10x12/3,5 – 3,5m, dla wiaty MULTI_10x12/4,5 – 4,5m. Wysokość ta jest regulowana za pomocą elementu przestrzennego mocowanego do nóg słupa.

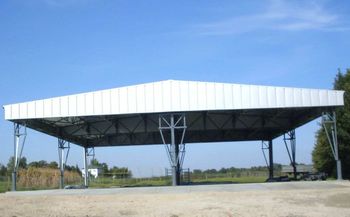

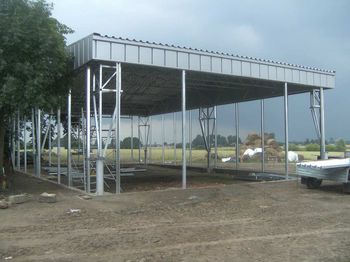

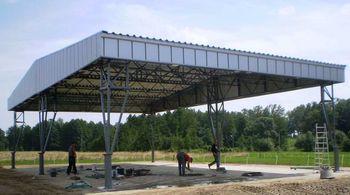

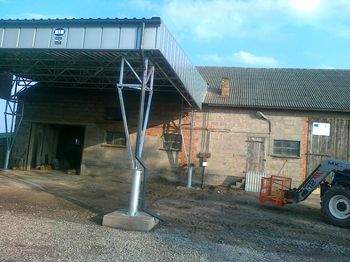

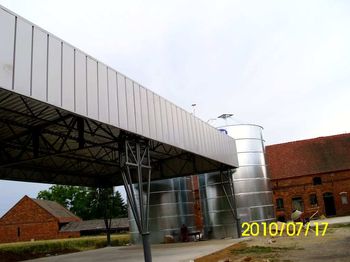

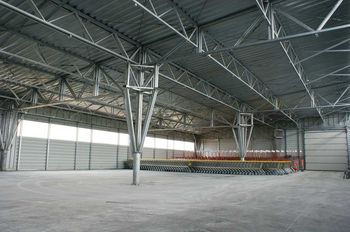

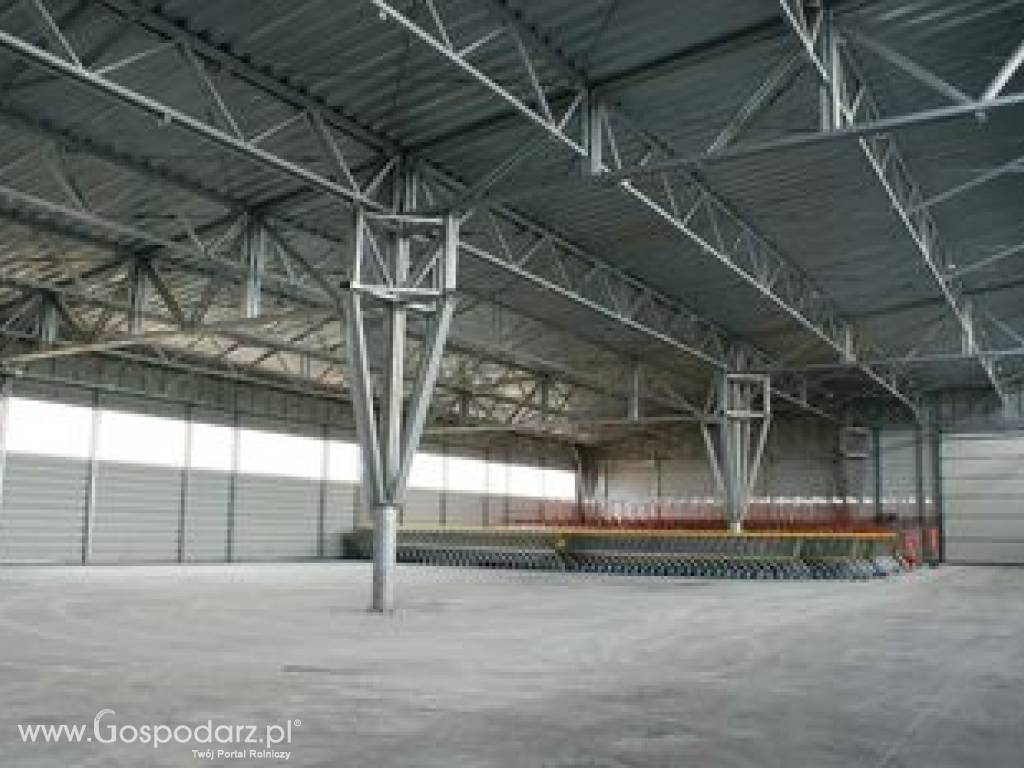

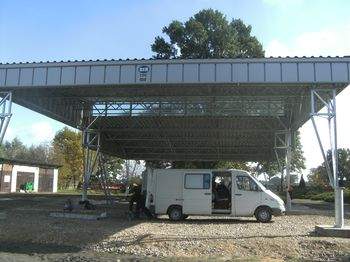

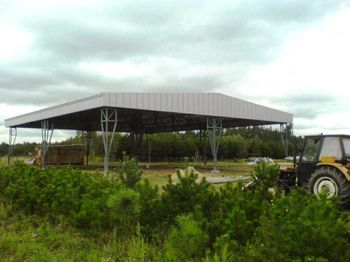

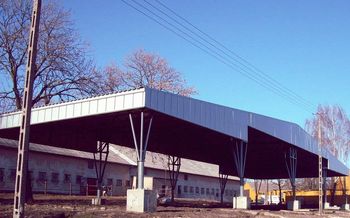

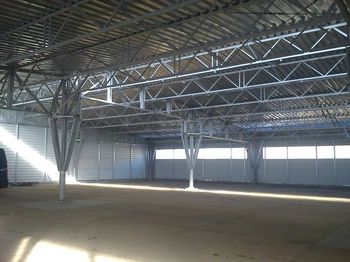

Konstrukcja wiaty, na którą składają się elementy wykonane głównie z rur prostokątnych i kwadratowych, kątowników i prętów (dźwigary, płatwie, stężenia pionowe i połaciowe), opiera się na słupach podporowych wykonanych z rury okrągłej, która jednocześnie stanowi oparcie dla słupa wielogałęziowego. Słup mocowany jest do fundamentu za pomocą 4 kotew wklejanych mechanicznie.

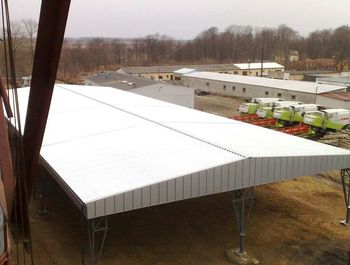

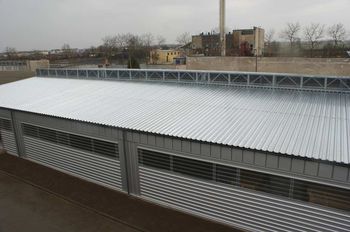

Dach wiaty pokryty jest blachą ocynkowaną T50 gr.0,6mm, ekrany boczne, tylny, przedni i obróbki blacharskie wykonane są z blachy lakierowanej gr.0,75mm, a elementy mocujące z blachy ocynkowanej gr.2,5mm oraz 1,5mm.
Kolor wiaty: konstrukcja cynkowana ogniowo, obudowa (ekrany) – kolor srebrny.

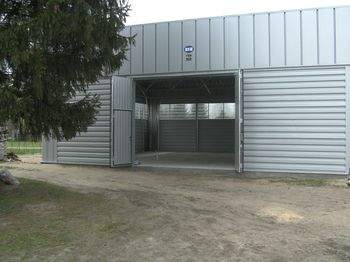

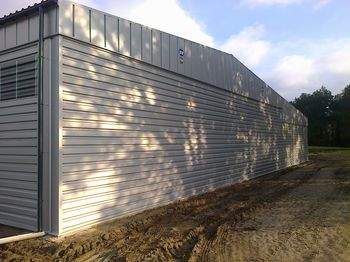

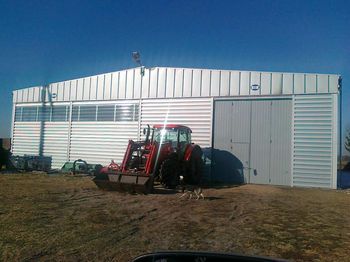

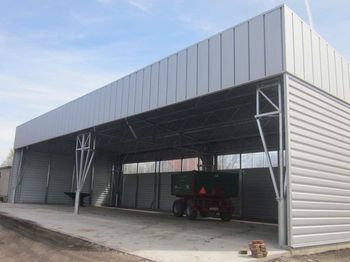

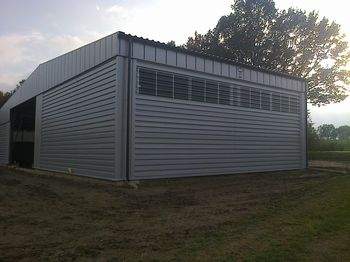

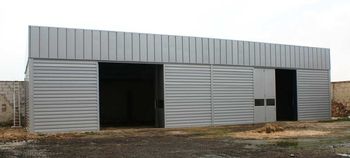

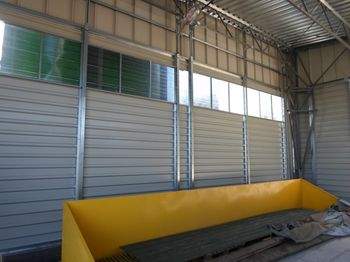

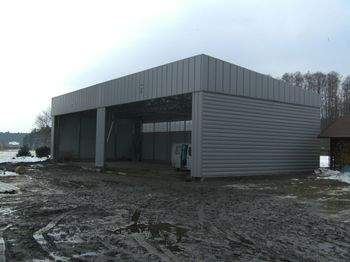

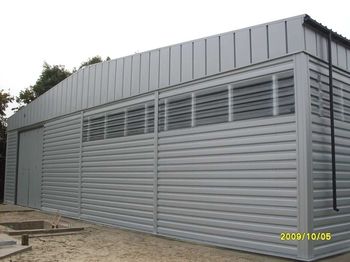

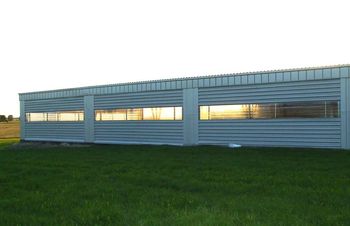

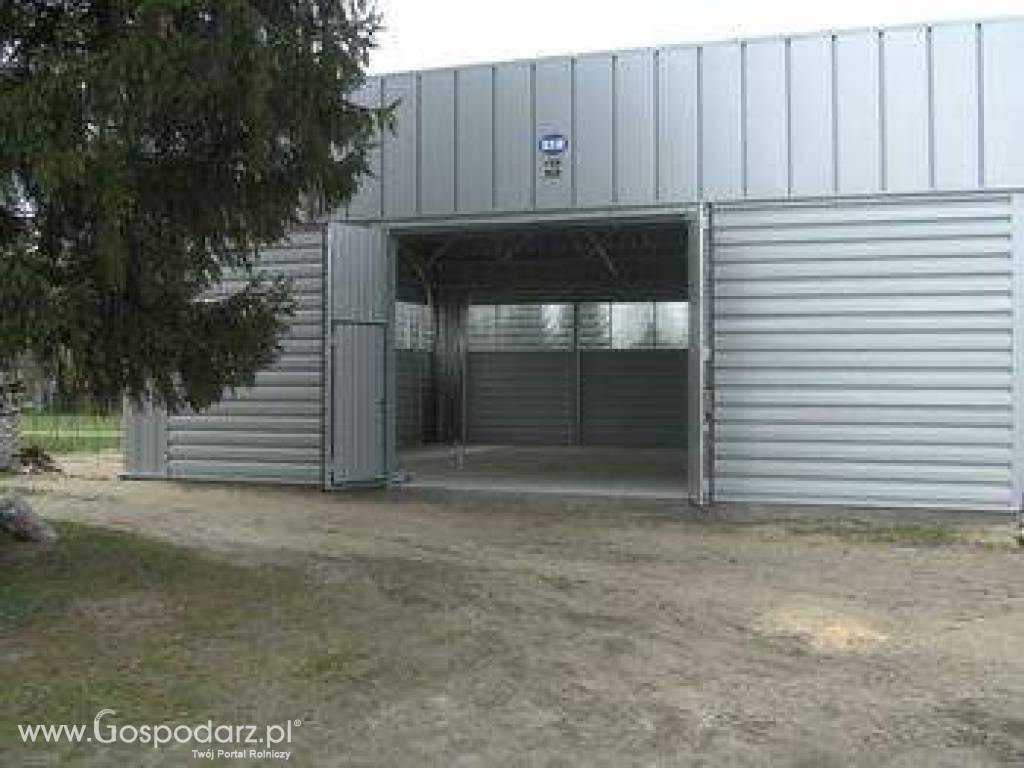

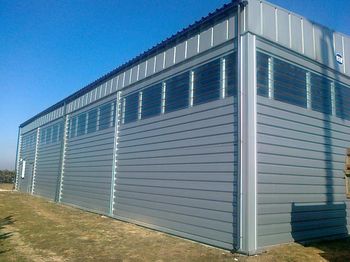

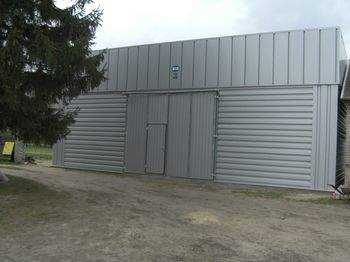

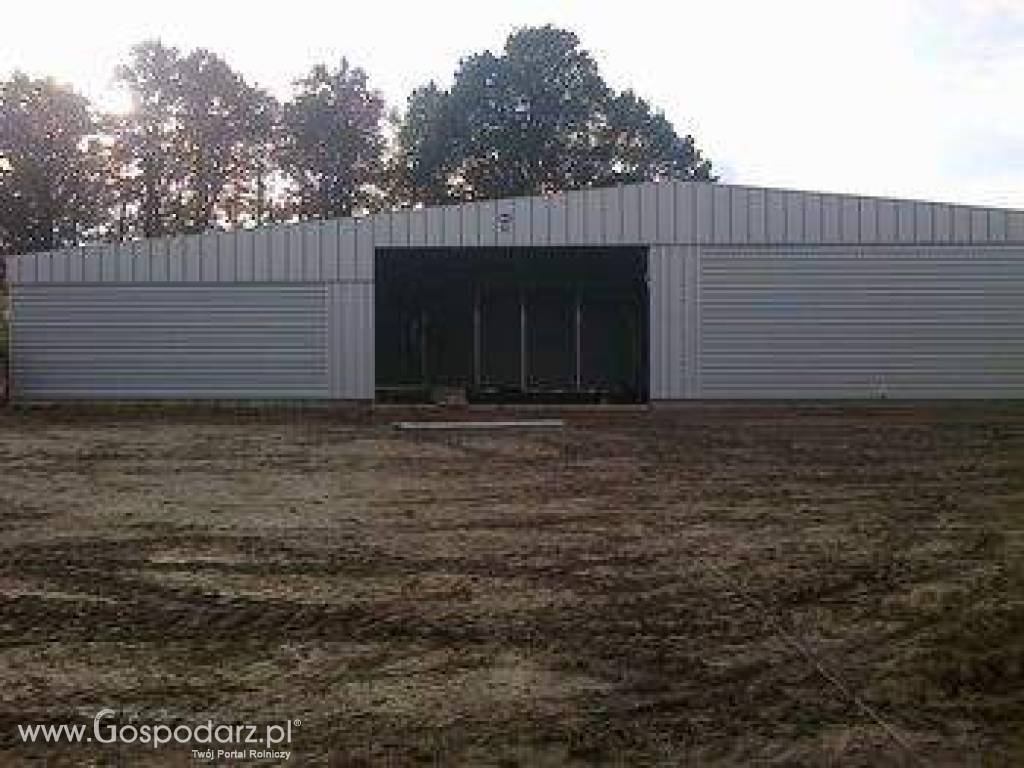

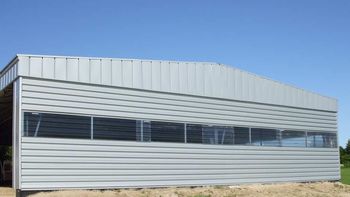

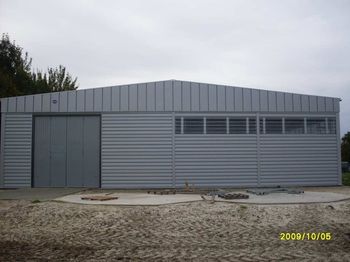

Ściany wiaty produkowane są z blachy trapezowej T35 w których można usytuować naświetla PCV i bramę.
Z zachowaniem założeń i wymagań konstrukcyjnych. dopuszczalna jest również obudowa ścian wiaty innymi materiałami typu płyta warstwowa, pustak ceramiczny itp.
Stopy fundamentowe pod wiatę w kształcie bloków betonowych muszą być zaprojektowane i wykonane zgodnie z wytycznymi do fundamentowania dla wiat oraz miejscowymi warunkami gruntowo – wodnymi dla terenu na którym ma powstać obiekt.
Wiata została tak skonstruowana, by można było ją rozbudować w miarę potrzeby. Na słupach stalowych z rury o średnicy 244,6/5mm mogą być oparte 4 moduły podstawowe wiaty MULTI_10x12/3,5; 4 moduły podstawowe wiaty MULTI_10x12/4,5, bądź ich kombinacje.
Główne wskaźniki charakterystyczne dla wiat typ MULTI_10x12/3,5 oraz typ MULTI_10x12/4,5
Powierzchnia zabudowy
|
Pz =125,45 m2
|
Powierzchnia użytkowa
|
Pu = 125,26 m2
|
Kubatura wiaty MULTI _10x12/3,5
|
K = 438,40 m3
|
Kubatura wiaty MULTI_10x12/4,5
|
K = 563,70 m3
|
Długość wiaty
|
L =12,0 m
|
Szerokość wiat |
D =10,0 m
|
Wysokość użytkowa wiaty MULTI_10x12/3,5 |
H=3,5 m
|
Wysokość użytkowa wiaty MULTI_10x12/4,5
|
H=4,5m
|
Lokalizacja wiaty
Budynek może być zlokalizowany na działce zagrodowej w terenie otwartym kategorii A, przystosowany dla strefy klimatycznej:
I, II, III - a strefa wiatrowa
I, II ,III - a strefa śniegowa
Warunki geotechniczne posadowienia wiaty
Wg miejscowych warunków gruntowo-wodnych.

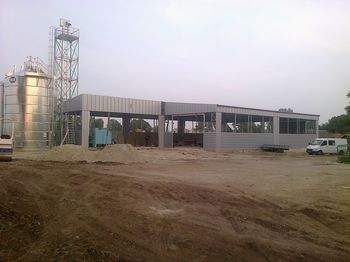

Wiata została tak skonstruowana, by można było ją rozbudować w miarę potrzeby. Na słupach stalowych z rury o średnicy 244,6/5mm mogą być oparte 4 moduły podstawowe wiaty MULTI_10x12/3,5; 4 moduły podstawowe wiaty MULTI_10x12/4,5, bądź ich kombinacje.

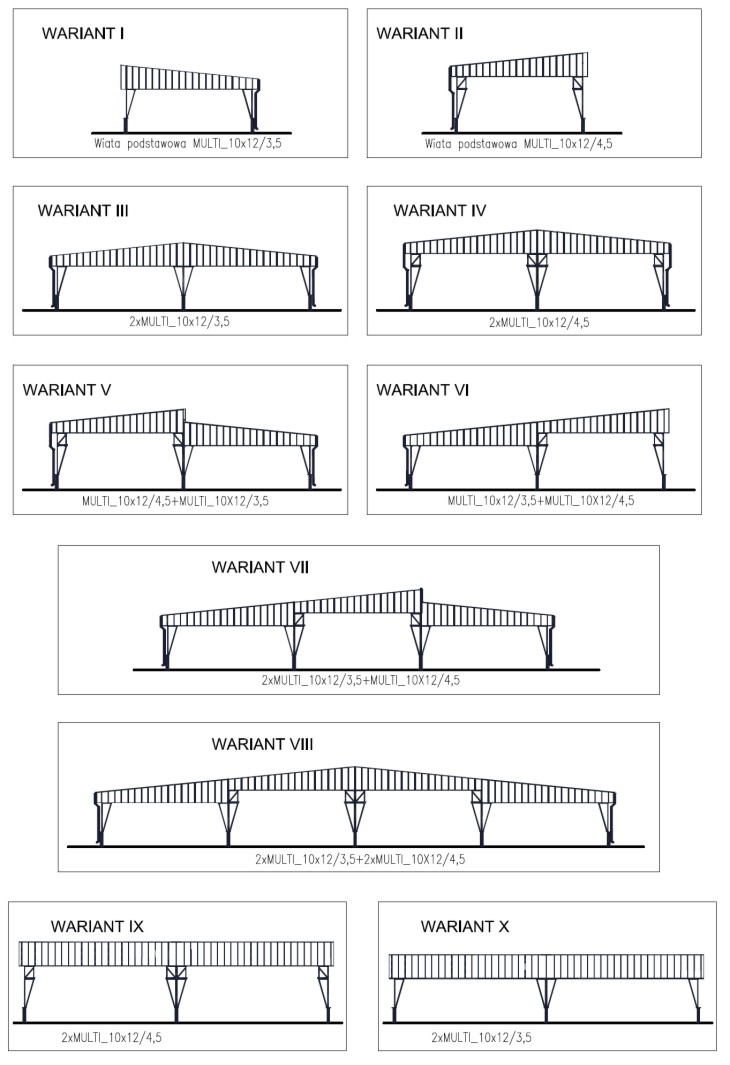

Schematy możliwych konfiguracji zestawienia wiat podstawowych MULTI_10x12/3,5 i MULTI_10x12/4,5
Istnieje możliwość innego zestawienia wiat na indywidualne zamówienie klienta, jeżeli tylko będzie to możliwe pod względem rozwiązań konstrukcyjnych i zgodne z opracowaną technologią.
