Kosz przyjęciowy typu PS220-KPA

Kosz przyjęciowy typu PS220-KPA

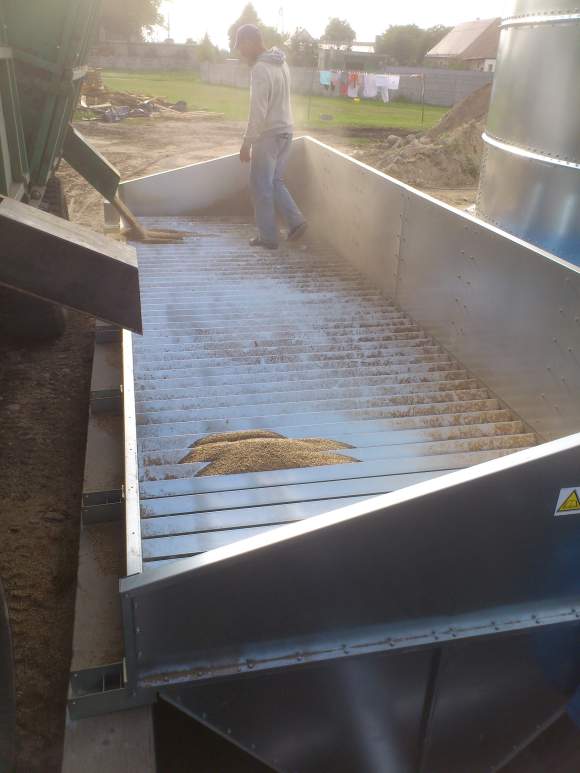

Kosz przyjęciowy jest podstawowym urządzeniem służącym do budowy punktu rozładowczego ziarna zbóż, kukurydzy i nasion roślin oleistych. Przeznaczony jest do rozładunku materiału z rolniczych przyczep transportowych oraz skrzyń ładunkowych samochodów ciężarowych. Umożliwia transport materiału, za pomocą przenośników ślimakowych, kubełkowych itp, do magazynów, silosów lub innych miejsc przechowywania ziarna i nasion.  W szczególności nadają się do budowy punktów rozładowczych dla silosów produkcji BIN. Dostępne są następujące modele koszy przyjęciowych typu PS220-KPA: - PS220-KPA-5M - kosz przyjęciowy o długości 5m - PS220-KPA-6M - kosz przyjęciowy o długości 6m - PS220-KPA-8M - kosz przyjęciowy o długości 8m - PS220-KPA-9M - kosz przyjęciowy o długości 9m Każdy kosz przyjęciowy należy wyposażyć w jedną z przedłużek oraz odpowiedni napęd typu PS220, umożliwiający przeniesienie i rozładunek ziarna z kosza do urządzeń współpracujących: - PS220-P1.0, PS220-P1.5, PS220-P2.5, PS220-P3.0- przedłużki przenośników ślimakowych - PS220-N3/200, PS220-N4/200, PS220-N6/300, PS220-N7.5/200, PS220-N7.5/300 – napędy przenośników ślimakowych W celu właściwego montażu kosza przyjęciowego należy skorzystać z odpowiednich zespołów typu PS220: - PSU220-I/O-200- rozładunek/załadunek przenośników ślimakowych PS220 - MOCRUR200- mocowanie rur przenośników ślimakowych

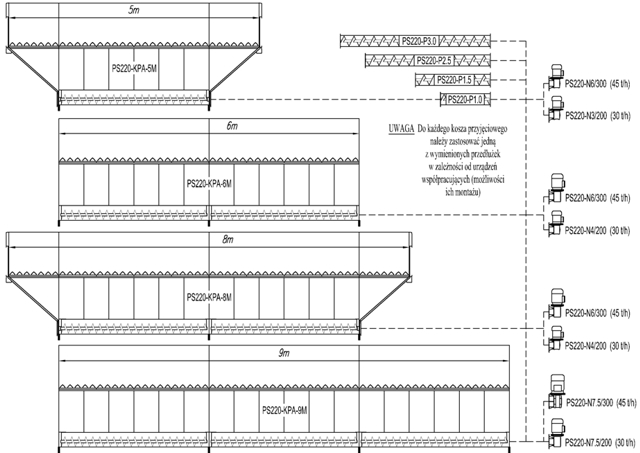

Schemat kompletacji poszczególnych modeli koszy typu PS220-KPA wraz z niezbędnym wyposażeniem

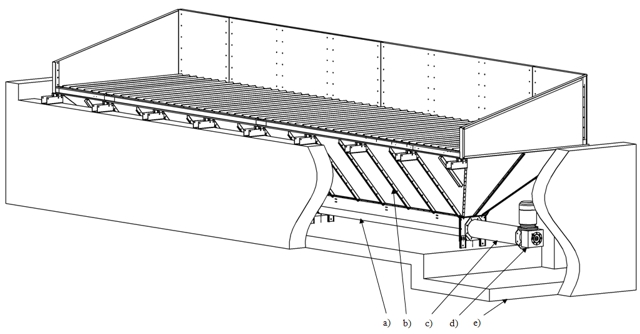

Budowa kosza przyjęciowego typu PS220-KPA a) PRZENOŚNIK KOSZA PRZYJĘCIOWEGO b) KORPUS KOSZA PRZYJĘCIOWEGO c) PRZENOŚNIK ŚLIMAKOWY TYPU PS220 d) NAPĘD DO PRZENOŚNIKA e) FUNDAMENT



  Wytyczne do zaprojektowania fundamentów kosza przyjęciowego typu PS220-KPA współpracującego z przenośnikiem ślimakowym typu PS220

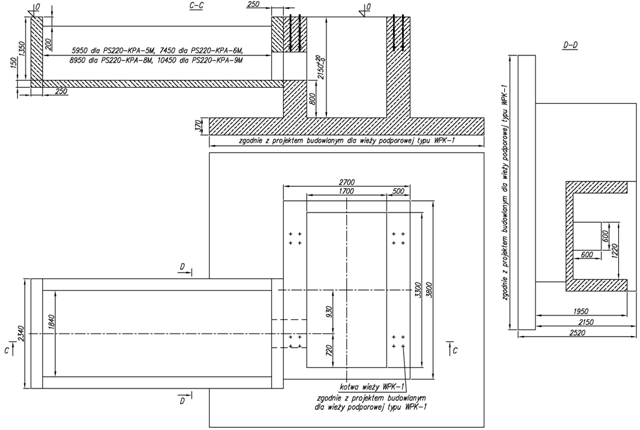

  Wytyczne do zaprojektowania fundamentów kosza przyjęciowego typu PS220-KPA współpracującego z przenośnikiem kubełkowym typu PK250 i wieżą podporową typu WPK-1

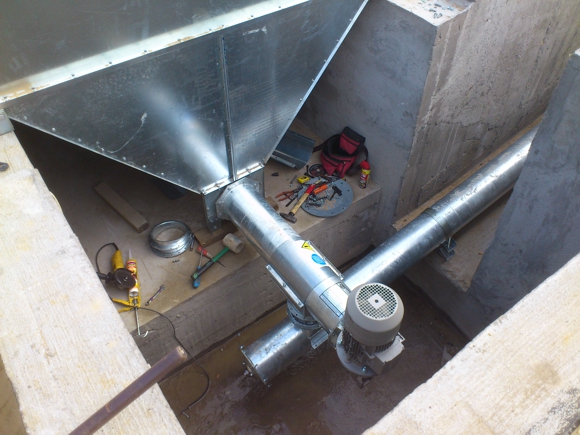

  Transport materiału od kosza przyjęciowego poprzez przenośnik ślimakowy – przykład

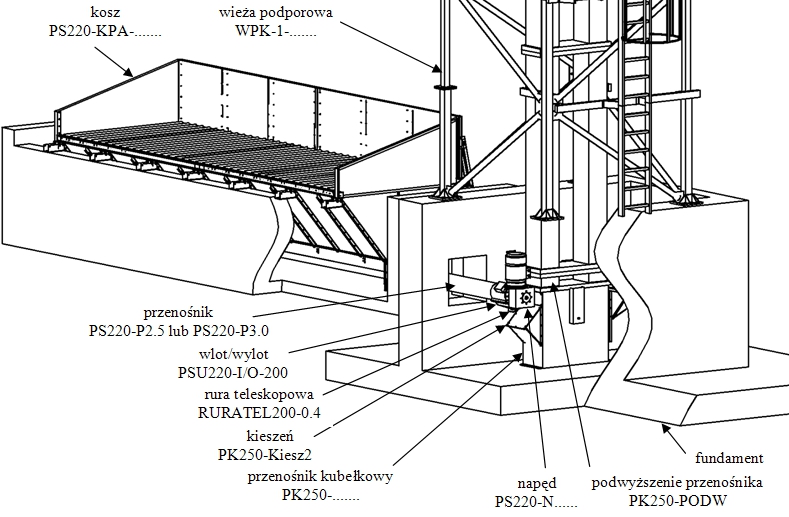

Transport materiału od kosza przyjęciowego poprzez przenośnik kubełkowy – przykład
