NOWY Ładowacz hydrauliczny widłowy DO Ciągnika

NOWY Ładowacz widłowy
DO CIĄGNIKA

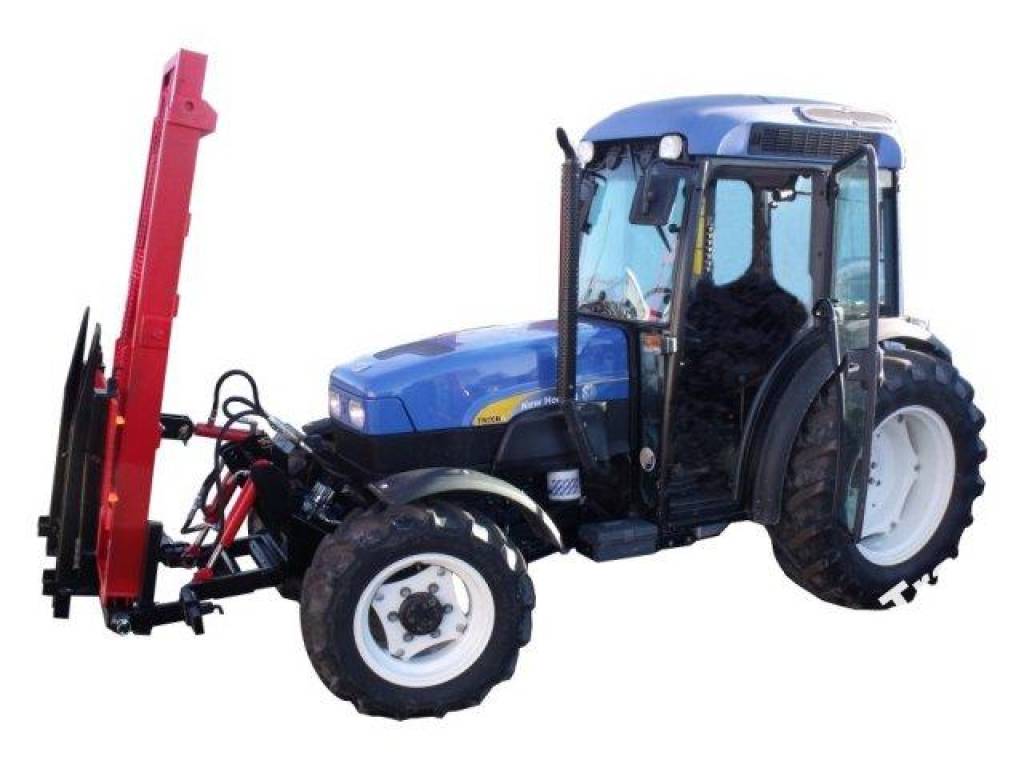

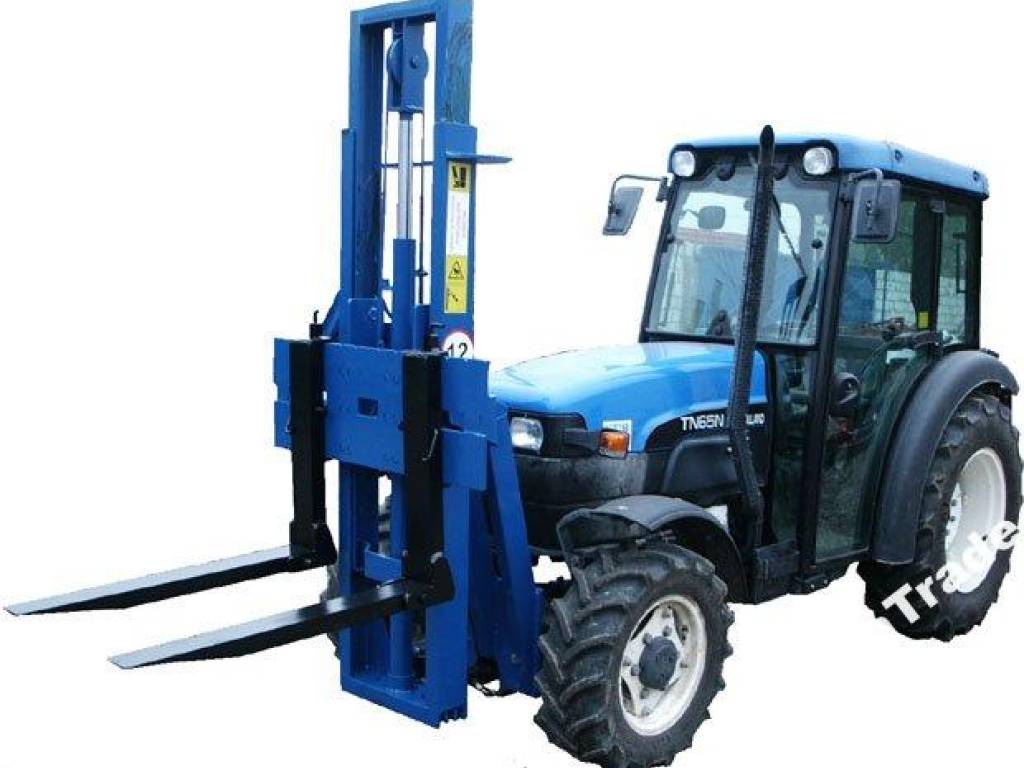

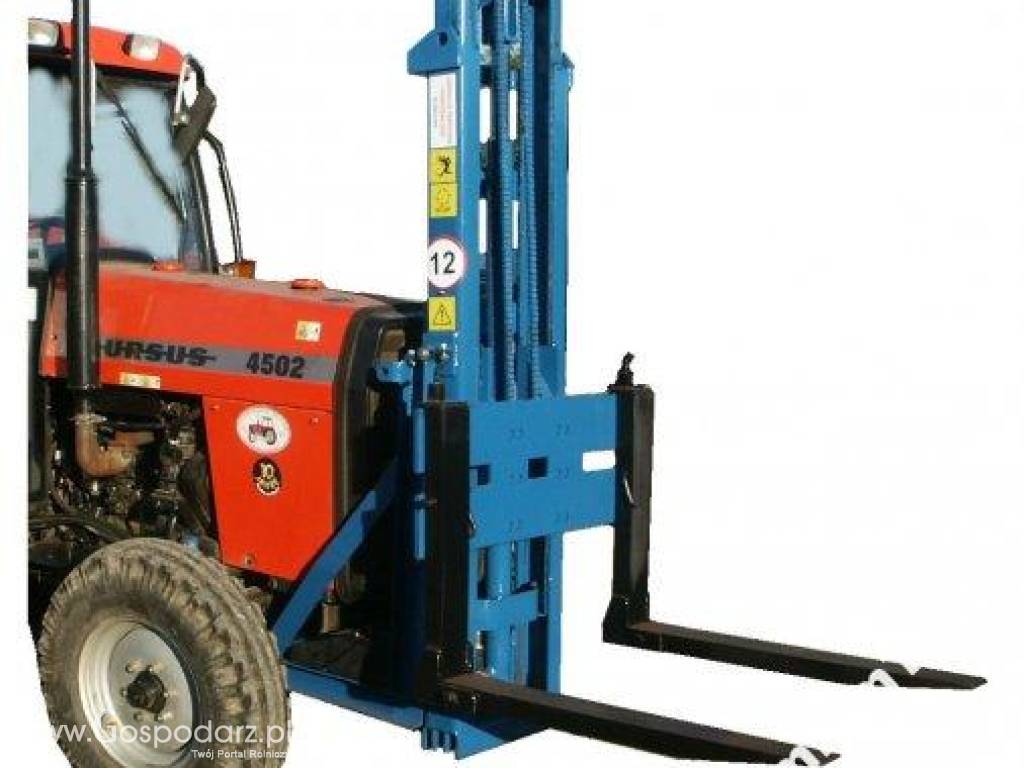

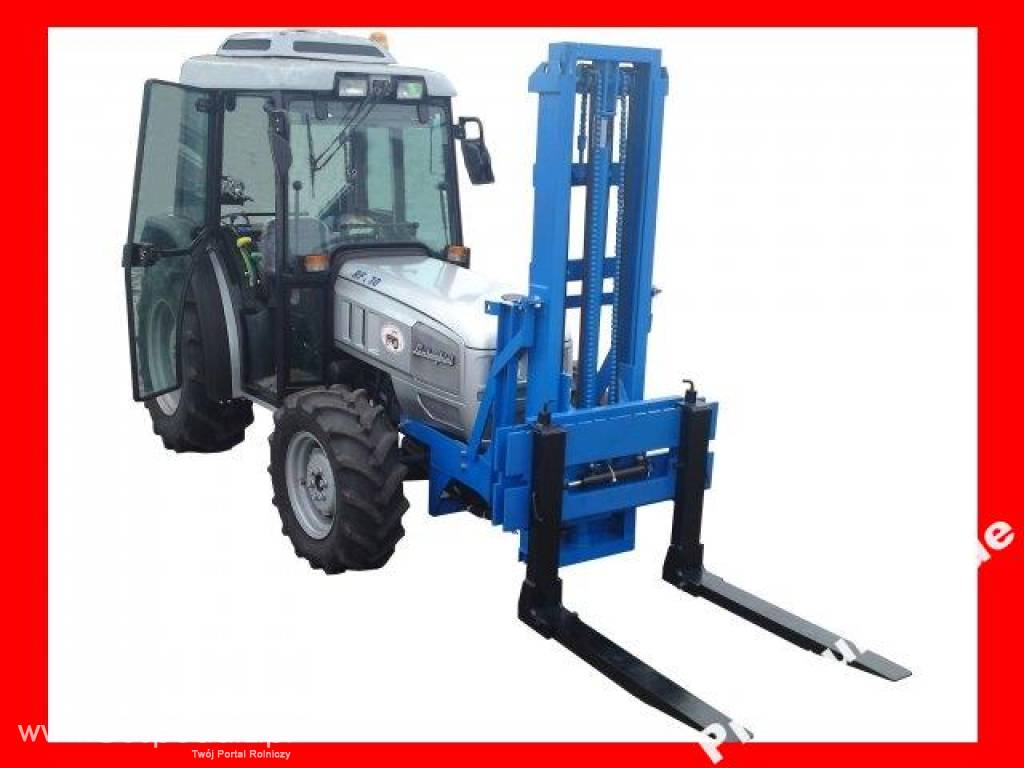

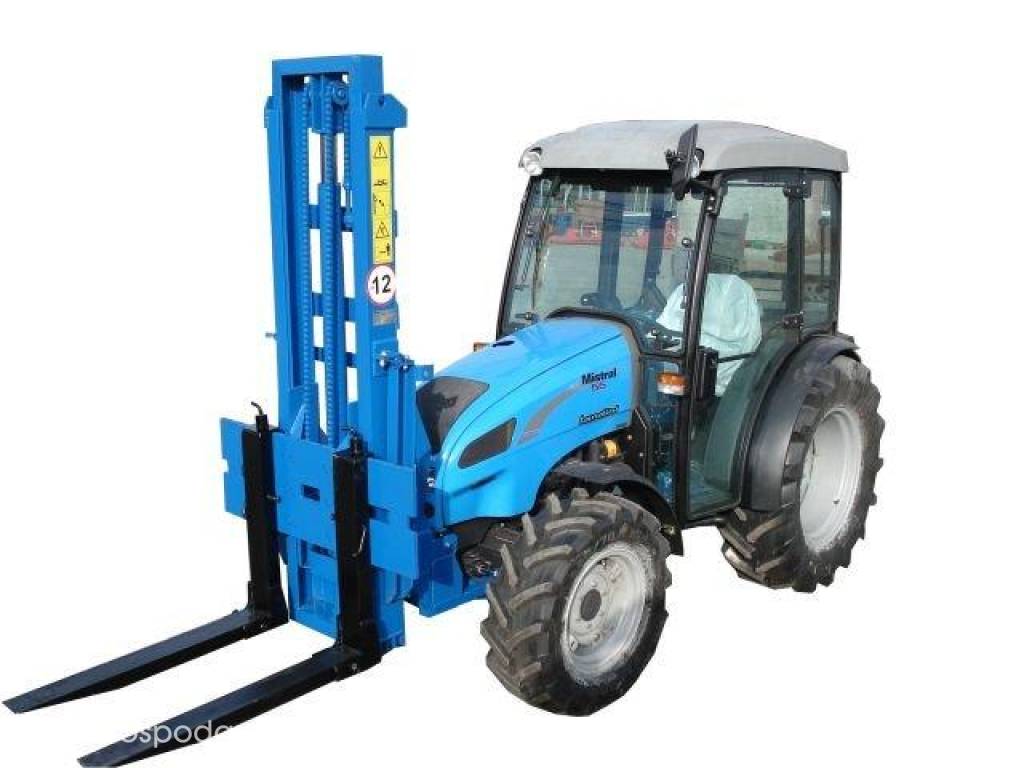

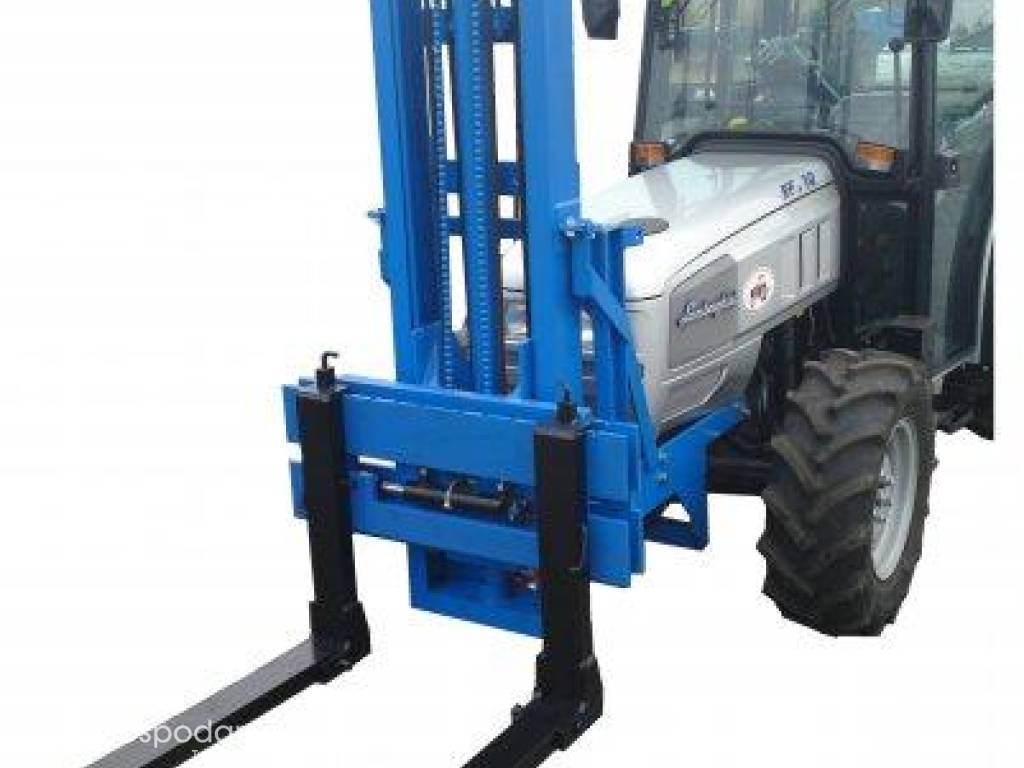

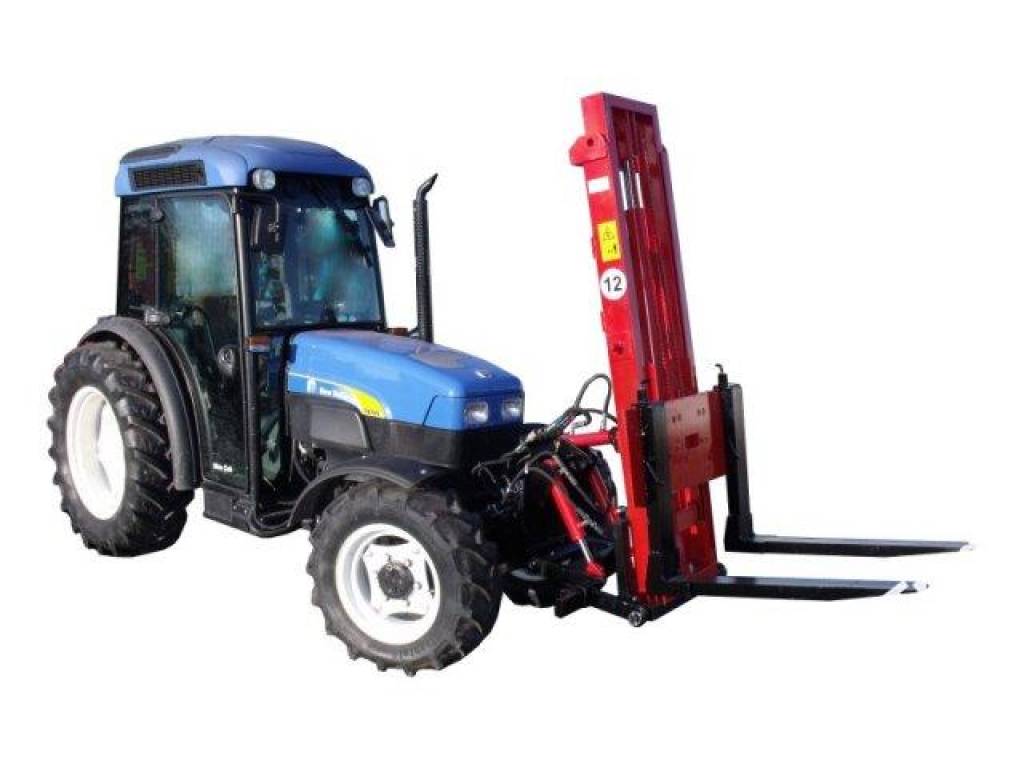

Ładowacz hydrauliczny widłowy PHW - montowany na ciągniku służy do załadunku i wyładunku towarów umieszczonych w skrzyniopaletacch, paletach i pojemnikach oraz do transportu tych towarów na niewielkie odległości. Transport może się odbywać po terenie nieutwardzonym.

Maksymalna wysokość podnoszenia wynosi 2,4m. Maksymalny udźwig ładowacza - 700 kg.

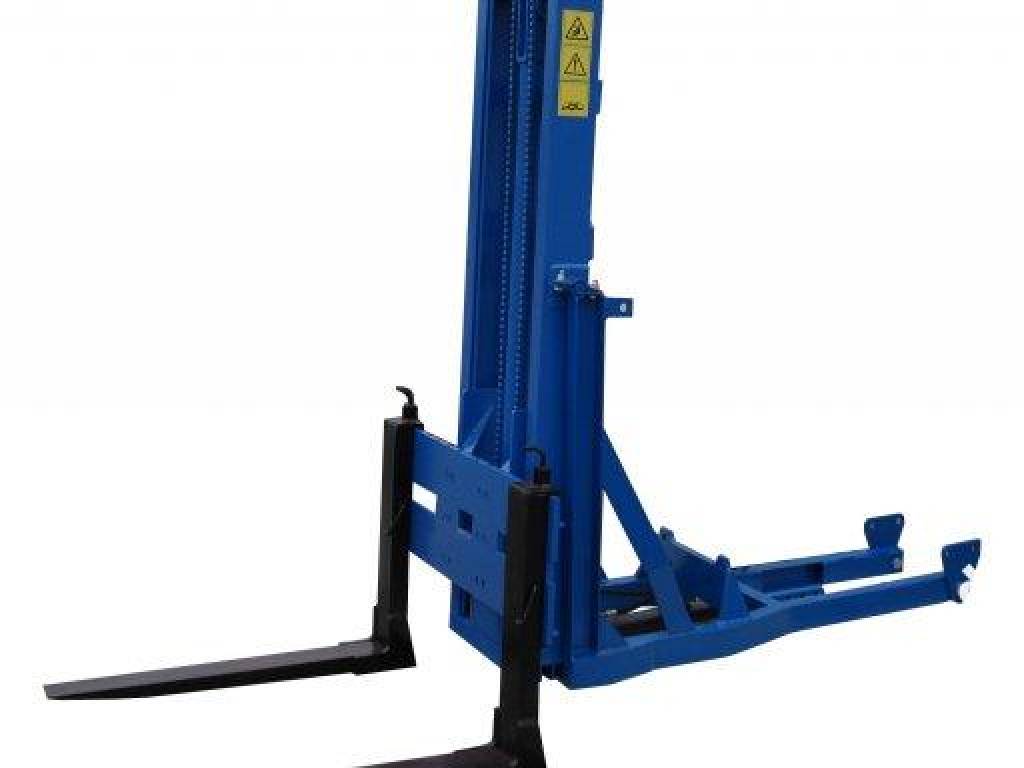

Ładowacz hydrauliczny widłowy składa się z dwóch zasadniczych zespołów:

mechanizmu podnoszenia ramy ładowacza

W skład mechanizmu podnoszenia wchodzą:

prowadnica zewnętrzna, prowadnica wewnętrzna, płyta widłaka, widły podbierające, cylinder nurnikowy, linka podnoszenia.

W skład ramy wchodzą:

konstrukcja stalowa ramy, wsporniki (lewy i prawy), cylinder tłokowy dwustronnego działania.

Elementy do montażu instalacji hydraulicznej dostarczane są w oddzielnej skrzyni.

Ładowacz zasilany jest z układu hydrauliki zewnętrznej ciągnika a do jego podłączenia wykorzystuje się wyjścia zewnętrzne. Sterowanie odbywa się za pomocą rozdzielacza hydraulicznego umieszczonego na tylnym błotniku ciągnika. Do odchylania prowadnicy służy cylinder tłokowy zamocowany poziomo w dolnej części ramy. Zasada działania wszystkich typów ładowaczy jest taka sama. Różnią się one jedynie sposobem mocowania do wspornika osi przedniej ciągnika, podłączeniem rozdzielacza do zewnętrznego układu hydraulicznego oraz długością przewodu hydraulicznych. Montując belkę do mechanizmu podnoszenia mamy możliwość zastosować ładowacz na tył ciągnika zawieszając go na trzypunktowym układzie zawieszenia.

Typ współpracującego do ciągnika:

PHW - C330 - 330; 335/1 PHW - C360 - 360; 360-3P PHW-MF - MF 235, 28-12; MF 255, 35-12; MF 45-12, 35-02 (ogród) PHW-NH - TN-65

Na zamówienie dostępne są również ładowacze współpracujące z innymi typami ciągnika.

Parametry techniczne Typ maszyny - Podwieszony na wsporniku osi przedniej ciągnika Wymiary gabarytowe (dł. x szer. x wys.) [mm] - 980 (głębokość/widły złożone - bez ramki) x 960 x 1760 Masa [kg] - ok. 300 (zależy od typu współpracującego ciągnika) Max. udźwig [kg] - 700 Max. wysokość podnoszenia [mm] - 2400 Rozstaw wideł [mm] - 260-900 (regulowany)
w opcji przesuw boczny +1700zł
