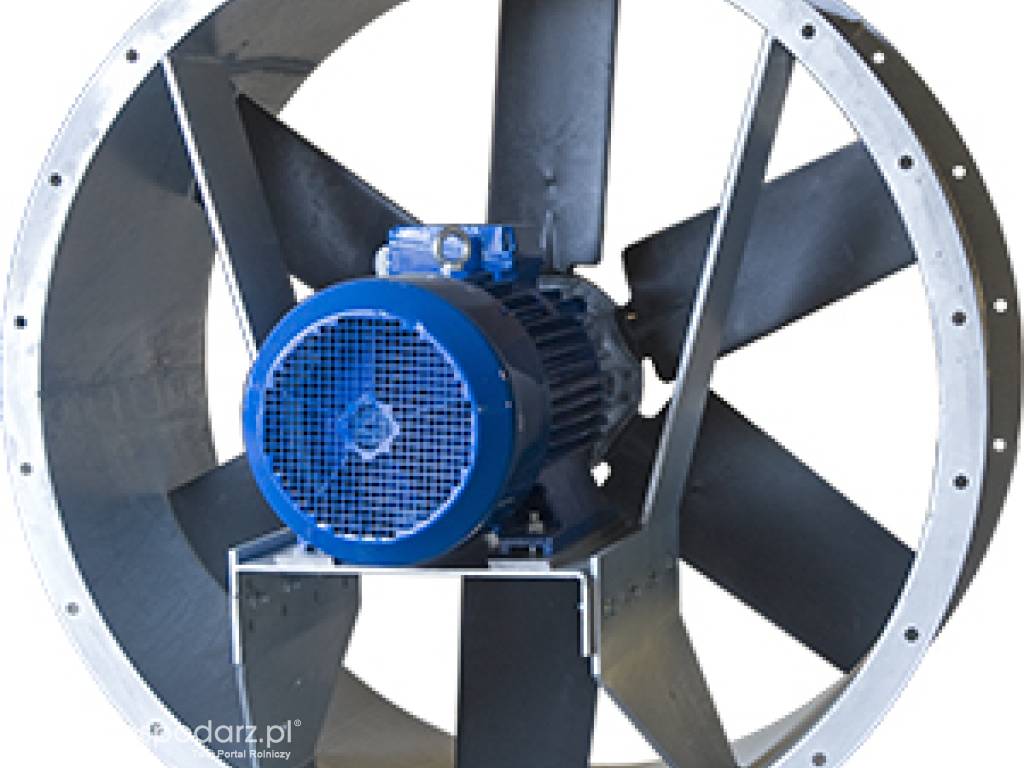

Wentylator osiowy

Dzięki swojej prostej konstrukcji, wentylator osiowy jest doskonałym rozwiązaniem.

Wymaga mało miejsca, a jego konstrukcja pozwala na montaż bezpośredni na silosach dosuszajacych oszczędzając przestrzeń. Obudowa wykonana jest wytrzymałego materiału i dostępna w trzech rozmiarach od Ø500 do Ø1130


Wykonanie i funkcjonalność



Obudowa wentylatora wykonana jest ze stali cynkowanej ogniowo, zabezpieczając wentylator przed korozją.  Bardzo mocna konstrukcja na długie lata użytkowania.  Klapy wentylatorów dostępne są jako opcjonalne wyposażenie. Fan shutters available as optional extras. Konstrukcja podwójnych klap działa dużo lepiej niż np. dodatkowe wloty “obcego” powietrza.  Łopaty wentylatora są wyważane zarówno statycznie jak i dynamicznie.  Średnice Ø500 i Ø630 posiadają łopaty z aluminium i odlewane są w jednym kawałku. Średnica Ø1130 posiada łopaty z tworzywa sztucznego osadzone w aluminiowym gnieździe.
  Dane techniczne wentylatora Ø1130mm













Ciśnienie	Przepływ powietrza [m³/h]
	7,5 kW	11 kW	15 kW	18,5 kW	22 kW
45 [mm vp]	35 800	42 900	56 400	62 500	70 000
55 [mm vp]	29 900	38 000	49 700	58 700	66 100
65 [mm vp]	23 400	31 300	43 300	52 100	62 000
75 [mm vp]	17 000	24 100	37 000	42 800	52 700

Masa [kg]

166

189

206

280

298



Dane odnoszą się do powietrza o gęstości 1,2kg/m³ w 20°C



Żeby uzyskać informację na temat mniejszych wentylatorów, skontaktuj się z TORNUM.
