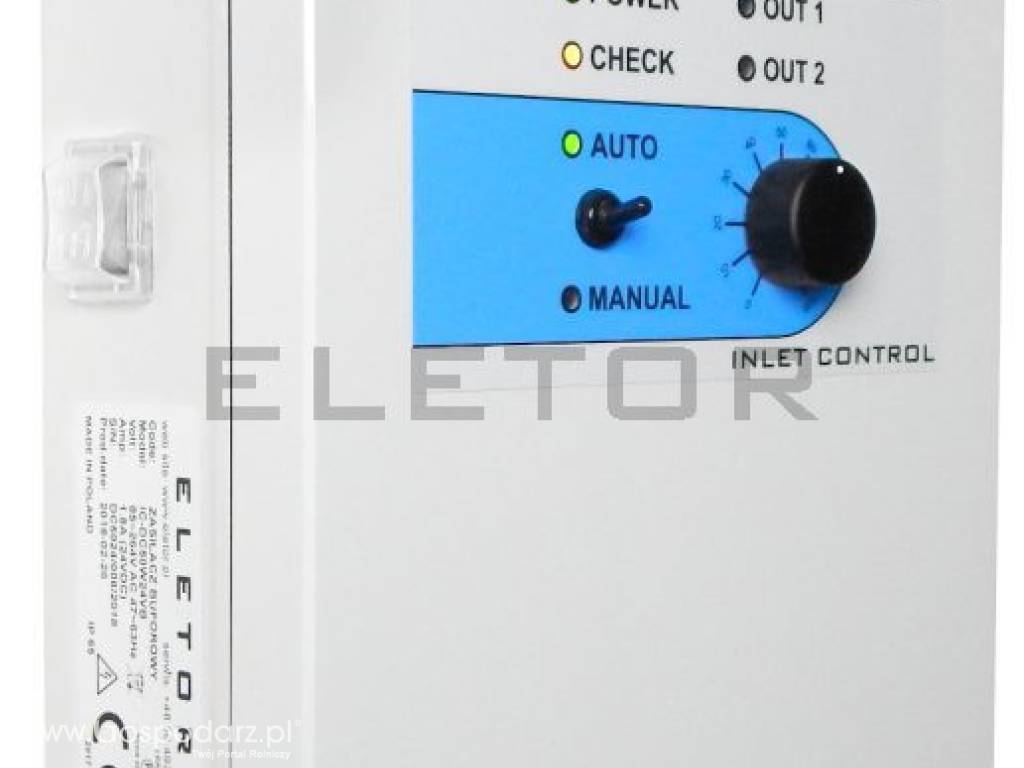

ELETOR IC-DC50W24VB

Zasilacz awaryjny z funkcją automatycznego i ręcznego otwierania wlotów i wylotów powietrza. Stosowany do zapewnienia bezpieczeństwa zwierzętom hodowlanym, w przypadku zaniku zasilania lub awarii sterownika. Urządzenie, po wykryciu nieprawidłowości, zgłosi alarm i otworzy windy na zadany poziom. Do zasilacza można podłączyć dwie windy w sposób niezależny. Urządzenie współpracuje ze wszystkimi sterownikami i windami, które są sterowane sygnałem 0-10V. Urządzenie posiada wbudowany zasilacz buforowy UPS 24 V z baterią akumulatorów do zasilania siłowników lub wind w systemach wentylacji.

Parametry i cechy:

przełącznik wyboru trybu pracy: MANUAL, AUTO; pokrętło stopnia otwarcia wlotów; obsługa standardów: 0-10, 2-10, 10-0, 10-2; możliwość inwersji sygnału sterującego; wyjścia alarmowe NO i NC; sygnalizacja zaniku zasilania; kontrola napięcia sterującego 2-10V; kontrola przeciwzwarciowa wyjść 24VDC; kontrola przeciwzwarciowa wyjść 0-10V; 2 wejście 0-10V; 2 wyjścia 0-10V; elektroniczne zabezpieczenia wejść, wyjść i linii 24V; energooszczędny zasilacz buforowy UPS 50W; bateria akumulatorów 24V 4.0 Ah; hermetyczna obudowa IP65; napięcie zasilania 85~264VAC 47~63Hz.



Zasilacz awaryjny posiada 2 kanały które można zestawić w następujący sposób:

chlewna komorowa - zasilacz awaryjny może obsługiwać 2 niezależne pomieszczenia (2 sterowniki, 2 siłowniki) tuczarnie mniejsze - zasilacz awaryjny może obsługiwać 1 siłownik wlotów i 1 siłownik przepustnic (wejścia 0-10V należy zmostkować) tuczarnie duże - zasilacz awaryjny może pracować z 2 siłownikami wlotów po każdej ze stron budynku (wejścia 0-10V należy zmostkować)



W przypadku zastosowania 1 siłownika np. EGM-100, EGM-250, SH24ASR200 połączonego z zasilaczem, wejścia sterujące 0-10V należy zmostkować, w przeciwnym wypadku zasilacz zgłosi alarm.

Poniższy schemat przedstawia kolorystycznie sposób połączenia dwóch siłowników EGM-100 do zasilacza awaryjnego i centrali alarmowej.

UWAGA! Zasilacz awaryjny należy połączyć z centralką alarmową.

Urządzenie zawiera w zestawie:

kołki rozporowe - 4 szt., akumulatory 12V 4Ah - 2 szt., dławnicę PG13,5 - 1 szt., dławnicę PG11 - 3 szt., dławnicę PG9 - 3 szt.
