Dodane: 29 marzec 2013 Aktualizowano 10 sierpień 2022

Wagi samochodowe metalowe 2,5m x 5 – 7m/5-20 ton

Zbudowane są zgodnie z najnowszymi dostępnymi technologiami i poparte wypracowanymi z biegiem lat rozwiązaniami technicznymi biura projektowego Ditta-Seria.


Każdą z proponowanych Państwu wag cechuje wyjątkowa wytrzymałość i trwałość. Zostały one zaprojektowane specjalnie z myślą o pracy w ciężkich warunkach przemysłowych, zachowując jednocześnie estetyczny nowoczesny wygląd.


Przedstawiamy Państwu gamę metalowych wag samochodowych
typu DS/S 2,5m x 5-7m/5-20 ton w wersji zagłębionej o pomoście stalowym jak i wag przenośnych w wersji wyniesionej z najazdami z prefabrykatów żelbetonowych lub najazdami stalowymi.


Wagi te są oparte w pełni na elektronicznych  systemach ważących o maksymalnej nośności od 6t/10t do 10t/15t/20t. I wymiarach pomostu: 2,5mx5;6;7m. Pomost wagi to sztywna konstrukcja stalowa, pokryta blachą ryflowaną, posadowiona na 4 czujnikach tensometrycznych, którego stabilność utrzymują 4 stabilizatory poprzeczne oraz 4 odbojniki czołowe.

Każda nowa waga wymaga wykonania fundamentów oraz właściwego doboru rodzaju posadowienia elektronicznej wagi samochodowej co uwarunkowane jest możliwością manewru na miejscu, gęstością zabudowy w punkcie docelowym montażu wagi, i tak np.:


WERSJA WYNIESIONA WAGI SAMOCHODOWEJ

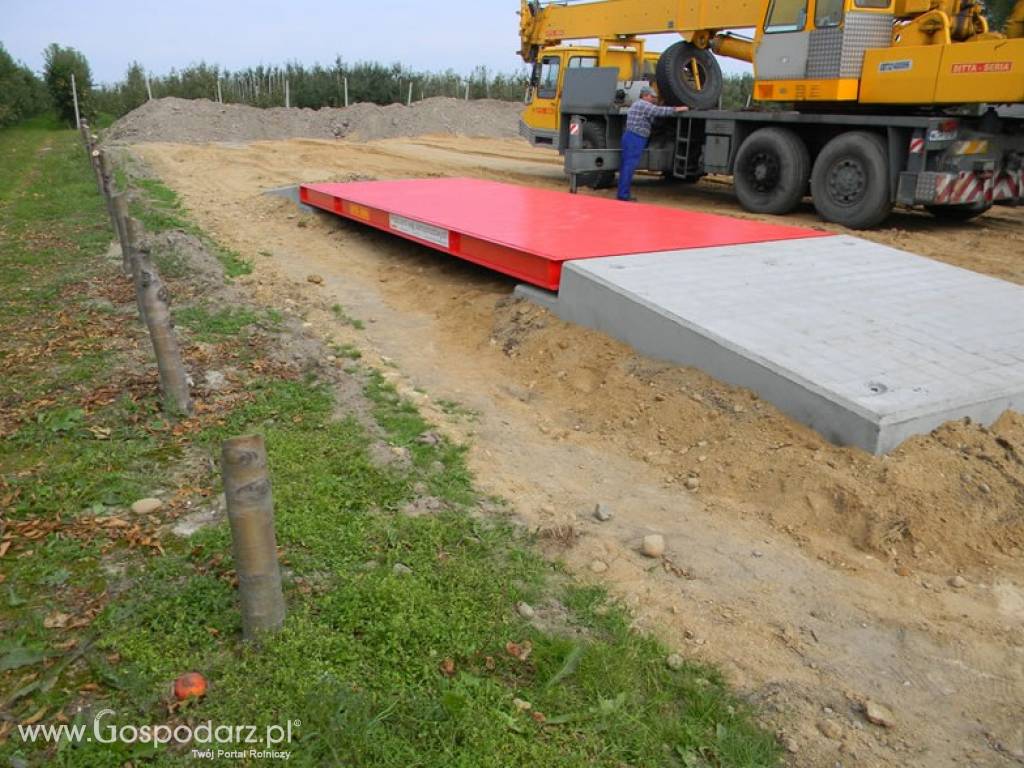

eliminuje konieczność wylewania betonowych fundamentów na posadowienie wagi. W wersji wyniesionej istnieje możliwość posadowienia wagi na gotowych prefabrykatach żelbetonowych dostarczanych na miejsce montażu wraz z wagą. Taki rodzaj montażu powoduje, że waga nie jest trwale związana z gruntem oraz w razie potrzeby łatwa do przeniesienia, przy niewielkim nakładzie finansowym.

wagi z prefabrykowanym fundamentem żelbetonowym, mogą być instalowane praktycznie o każdej porze roku, na uprzednio do tego celu przygotowanym podłożu;

istnieje również wersja wyniesiona wagi samochodowej ze stalowymi najazdami, która sprawdza się znakomicie na podłożu asfaltowym lub betonowym,  wyłożonym kostka brukową.

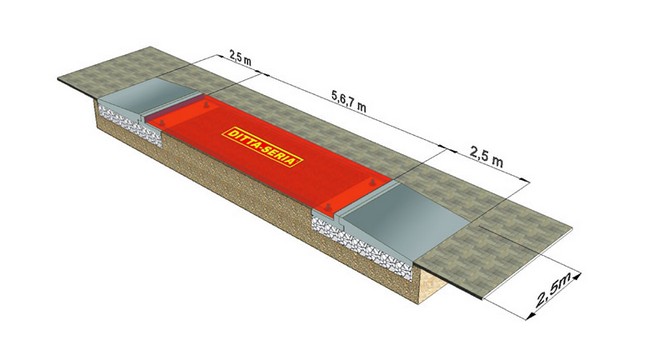

Rys. tech. Wagi samochodowe typu DS/S 2,5m x 5-7m/5-20 ton - w wersji wyniesionej z najazdami z prefabrykatów żelbetonowych.


WERSJA ZAGŁĘBIONA

eliminuje  z konstrukcji wagi najazdy,  płaszczyzna pomostu wagi zrównana jest z powierzchnią drogi dojazdowej, skraca się zatem całkowita długość konstrukcji wagi, co jest niezwykle istotne w przypadku małej przestrzeni manewrowej lub gęstej zabudowy.

Poniżej znajduje się tabela z parametrami technicznymi naszych wag samochodowych.

PARAMETRY TECHNICZNE WAG:

TYP WAGI DS/S 2,5x5 DS/S 2,5x6 DS/S 2,5x7
DŁUGOŚĆ WAGI 5 m 6 m 7 m
Szerokość wagi 2,5 m
Wysokość wagi 27 cm lub wersja zagłębiona (poziom gruntu)
Obciążenie maksymalne; Max 6 t/10 t 10 t 15 t 20 t
Obciążenie minimalne; Min       100 kg 200 kg
Działka legalizacyjna „e” 2 kg/5 kg 5 kg/10 kg
Działka odczytowa „d” 2 kg/5 kg 5 kg/10 kg
Ilość czujników tensometrycznych 4
Ilość modułów podestowych 1
Klasa dokładności wg OIML C III
Zasilanie 220 V (-15%/+10%), 50 – 60 Hz (+,- 5%)
Dopuszczalna temp. pracy od - 40°C do +80°C
Nominalna temp. pracy od - 10°C do +40°C
Ciężar wagi   2 200 kg 2 800 kg
Całkowita długość wagi wraz z najazdami
Stopień szczelności wg DIN 40.50
- czujnik tensometryczny IP 68 - stal nierdzewna
- skrzynka połączeniowa IP 67 – polyester lub aluminium
- miernik IP 65 – stal nierdzewna
