Dodane: 25 listopad 2013 Aktualizowano 10 sierpień 2022

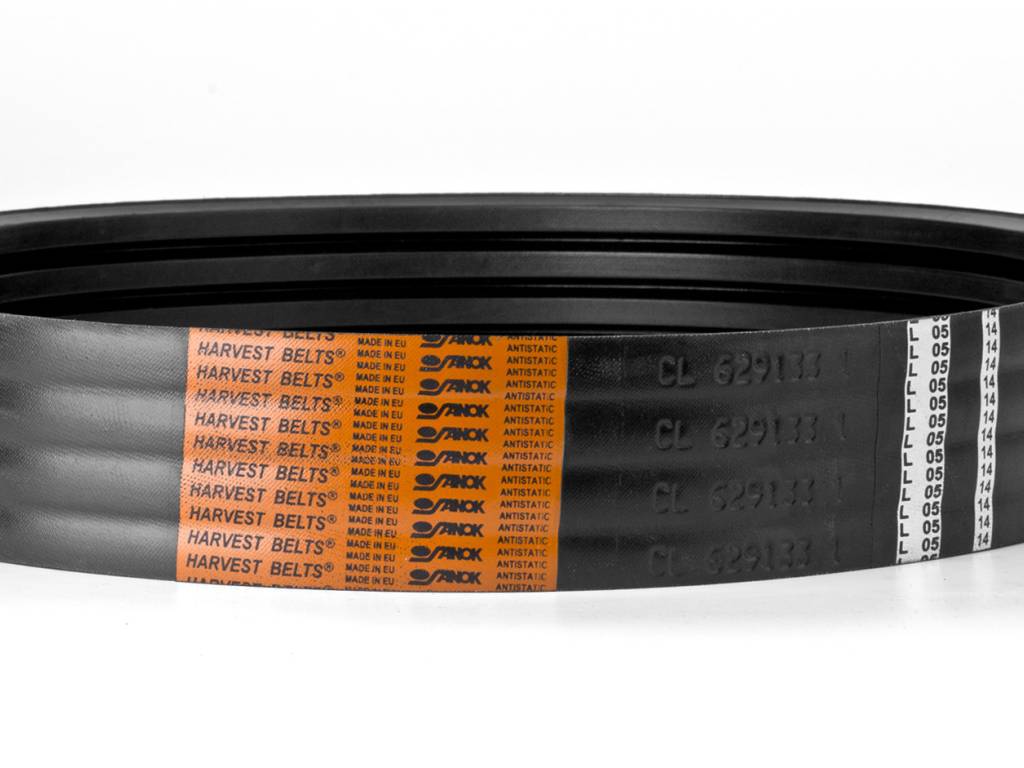

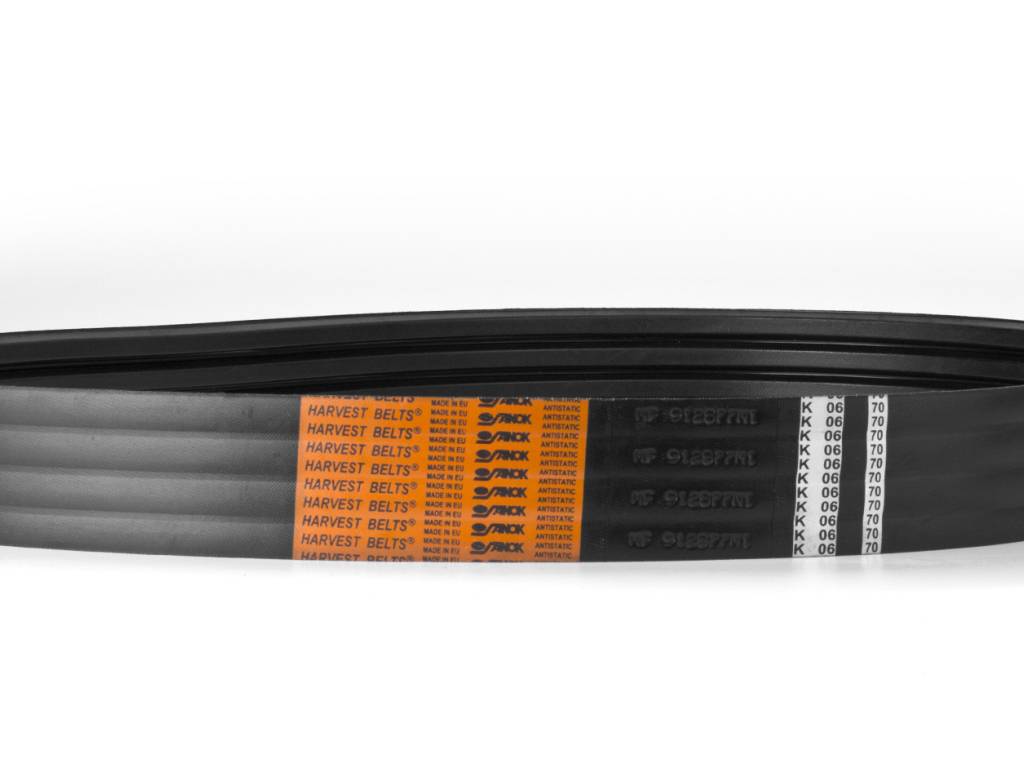

Pasy zespolone

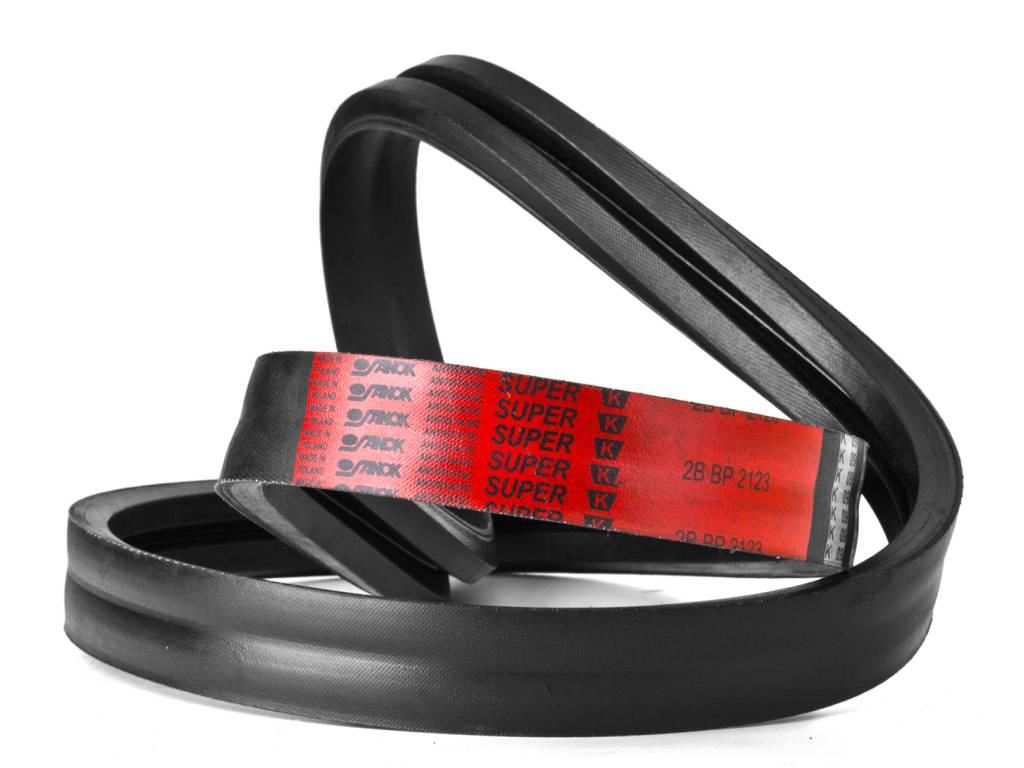

Pasy zespolone produkowane są w następujących wersjach konstrukcyjnych: wzmocnione, SUPER, SUPER K.
Pasy klinowe zespolone składają się ze stałego zestawu pojedynczych pasów klinowych połączonych ze sobą na stałe taśmą łączącą.
Właściwości pasów zespolonych:
Maksymalna prędkość obwodowa 30m/s
Odporność na temperatury od -30 do +100°C
Odporność na oleje
Pasy te stosowane są szczególnie w przekładniach przy dynamicznych obciążeniach zmiennych, pionowych osiach z napędem płaskoliniowym.

PROFIL WYMIARY ORIENTACYJNE [mm] PRZELICZANIE DŁUGOŚCI PASA [mm] MINIMALNA ŚREDNICA KOŁA PASOWEGO
W H1 Le = Lw + Ld
A BP 13,3 10,1 36 80
B BP 16,7 13,5 52 130
C BP 23,0 17,0 68 210
15 J 15,5 16,7 74 180
SPC BP 22,6 22,9 84 250
