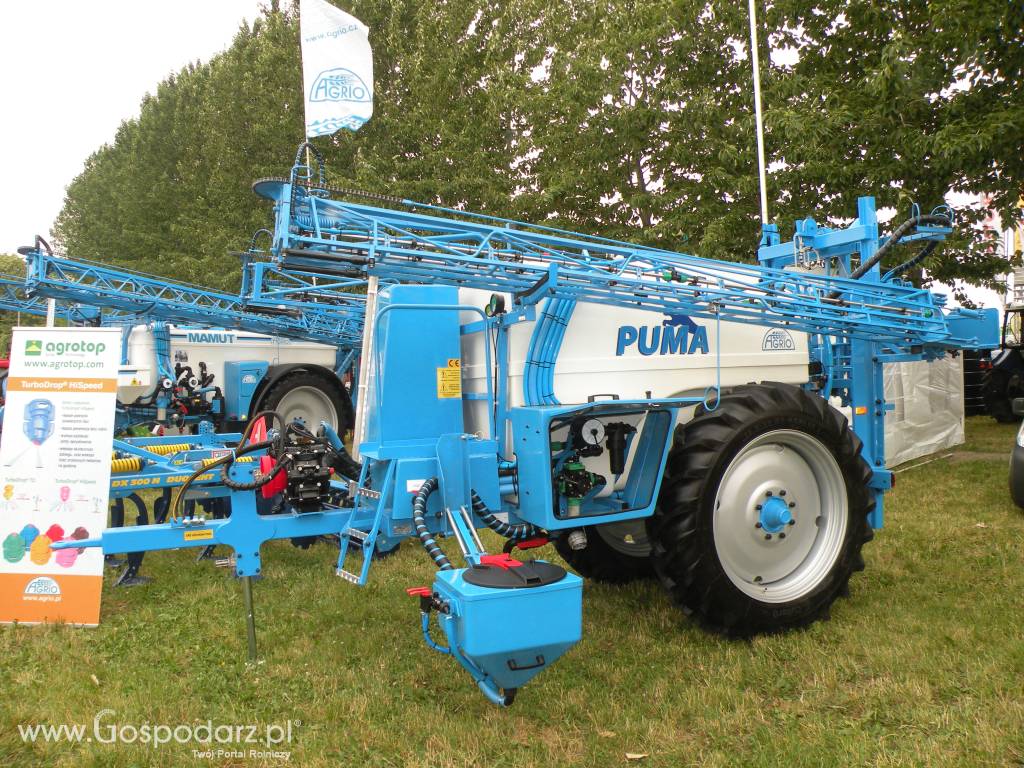

Opryskiwacz PUMA
Puma
              Najmniejszy model opryskiwacza charakteryzujący się kompaktową budową oraz wszechstronnością w aplikowaniu środków chemicznych. W którym to zostały wykorzystane rozwiązania zapożyczone z wyższych modeli opryskiwaczy firmy AGRIO.Założeniem firmy przy budowie PUMY było stworzenie opryskiwacza, dedykowanego dla klientów oczekujących wysokiego standardu wykonania,  dopasowanego do mocy oraz możliwości ciągników wykorzystywanych w gospodarstwie.
|
Wyposażenie podstawowe PUMA |
|
|
Zbiornik |
Zbiornik z tworzywa sztucznego wzmocnionego włóknem szklanym, o niskim środku ciężkości |
|
ścianki zapobiegające falowaniu cieczy w zbiorniku |
|
|
Wskaźnik poziomu napełniania ze skalą bez cieczy centralnie usytuowany pływak |
|
|
Wylot lejkowaty do całkowitego opróżnienia zbiornika |
|
|
Zbiornik z tworzywa sztucznego wzmocnionego włóknem szklanym, do wody świeżej 250 L |
|
|
Urządzenia do czyszczenia wnętrza zbiornika z obracającymi się dyszami płuczącymi |
|
|
Belki |
Belki o stabilnej konstrukcji spawanej trójkątnej, z przeplotem rurowym, z zawieszeniem wahliwym z szeregiem amortyzatorów oraz silenbloków niwelujących wahliwość ramion |
|
Ustalacz odstępu od gruntu wykonany ze stali sprężystej uniemożliwiający zetknięcie się belki z gruntem |
|
|
Pochył |
Belka opryskowa z samoczynnym pochyłem ramion (bez wymuszenia z kabiny ciągnika) Elektryczne sterowanie ramion do jazdy na stoku poprzez silnik elektryczny z przekładną ślimakową |
|
Mieszanie |
Jedno mieszadło zamocowane w przedniej ścianie zbiornika do wymieszania przed opryskiem |
|
Pompa |
Pompa opryskowa AR (pompa membranowa z tłokiem obrotowym  250 L/min) |
|
Napęd mechaniczny poprzez wałek odbioru mocy |
|
|
Napełnianie |
Przyłącze do napełniania z wykorzystaniem pompy opryskowej |
|
Napełnianie włazem głównym |
|
|
Rozwadniacz |
Zbiornik z tworzywa sztucznego wzmocnionego włóknem szklanym o pojemności 60 L |
|
Dysza do rozpuszczania środków chemicznych |
|
|
Dysza z zakończeniem rotacyjnym do opłukiwania kanistrów |
|
|
Filtr |
Sito wlewowe głębokie we włazie głównym |
|
1 filtr ssania 50 oczka/cal |
|
|
2 filtry tłoczenia 80 oczek/cal |
|
|
Regulacja |
Elektryczne sterowanie wydatkiem cieczy |
|
Panel sterujący wyposażony w 5 sekcji roboczych, manometr, regulator ciśnienia |
|
|
Rurka ze stali k.o. Zabezpieczona przez konstrukcję ramion z potrójnymi korpusami rozpylaczy |
|
|
Obsługa |
5-drogowy zawór kulowy po stronie tłoczącej (opryskiwanie, mieszanie czyszczenie zbiornika, rozwadniacz) |
|
5-drogowy zawór kulowy po stronie ssącej (opryskiwanie, pobieranie świeżej wody, pobieranie z rozwadniacza, jedna funkcja zamknięta) |
|
|
Podwozie |
Zaczep dolny sztywny |
|
Oś z płynnym rozstawem kół (rozstaw w zależności od ogumienia 150-205) |
|
|
Koła |
Koła w wyposażeniu standardowym 13,6 x 38 |
|
Oświetlenie |
Oświetlenie tylne drogowe, trójkąt, światła odblaskowe |
|
Napęd |
Wałek przekaźnika mocy |
|
Rozpylacze |
Rozpylacze Lechler ST 03 |
