Kocioł na pelet RED Compact Slim 15 (4,0-13,5 kW) CO+CWU z pompą elektroniczną

Kocioł na pelet – Compact Slim 15 CO+CWU, tylko 28 cm głębokości!

Kotły na pelet RED Compact znacząco wyróżniają się od konkurencji. Pracują w systemie zamkniętym.

Mają najmniejsze wymiary, a przy okazji cechują się największą sprawnością, są bardzo ekonomiczne oraz ekologiczne. Dzięki wbudowaniu palnika oraz osprzętu hydraulicznego do wnętrza kotła, w Twojej kotłowni zapanuje przejrzystość oraz porządek.

Montaż w ciasnych kotłowniach
Dzięki ekstremalnie wąskiej konstrukcji (tylko 28 cm) oraz opcjonalnemu zestawowi przyłączy hydraulicznych bocznych, możliwe jest ustawienie kotła tylko 1 cm od tylnej ściany. Możliwość odprowadzenia spalin z tyłu lub od góry kotła.


Szybko rozgrzane kaloryfery
Dzięki niskiej bezwładności cieplnej, kotły na pelet RED po włączeniu mogą rozgrzać grzejniki w zaledwie kilka minut.

Maksymalna wymiana cieplna
Około 90% mocy wytworzonej przez kocioł przekazywana jest do wody gwarantując doskonałą wydajność dla tych, którzy wybierają grzejniki do ogrzewania domu.

Pionowy układ rur grzewczych
W odróżnieniu od tradycyjnych produktów, w kotłach na pelet RED wyjątkowa budowa kotła, z pionowym układem rur grzewczych i wewnętrznym turbulatorem, gwarantuje najwyższą wydajność grzewczą i optymalną wymianę ciepła.

Zdumiewający czas pracy
Dzięki bardzo pojemnemu i zintegrowanemu zasobnikowi na pelet, kotły RED mają znakomity czas pracy, nawet gdy działają bez przerwy.

Pełna automatyka
Kocioł RED Compact jest w pełni automatyczny. Sam się rozpali i wygasi. Sam będzie utrzymywał temperaturę odpowiednią dla domowników, a przy okazji będzie oszczędzał paliwo (funkcja AUTO-ECO).

Ogrzewa wodę w grzejnikach, w układzie podłogowym oraz wodę użytkową. Może współpracować z istniejącym systemem grzewczym oraz z solarami. Obsługa kotłów Compact jest bardzo prosta, wszystkie czynności wykonuje się w sposób łatwy i przyjemny. Posiadają wygodny system szybkiego oraz efektywnego czyszczenia wymiennika. Dodatkowo specjalny duży popielnik wystarcza na cotygodniowe czyszczenie.

Zalety:

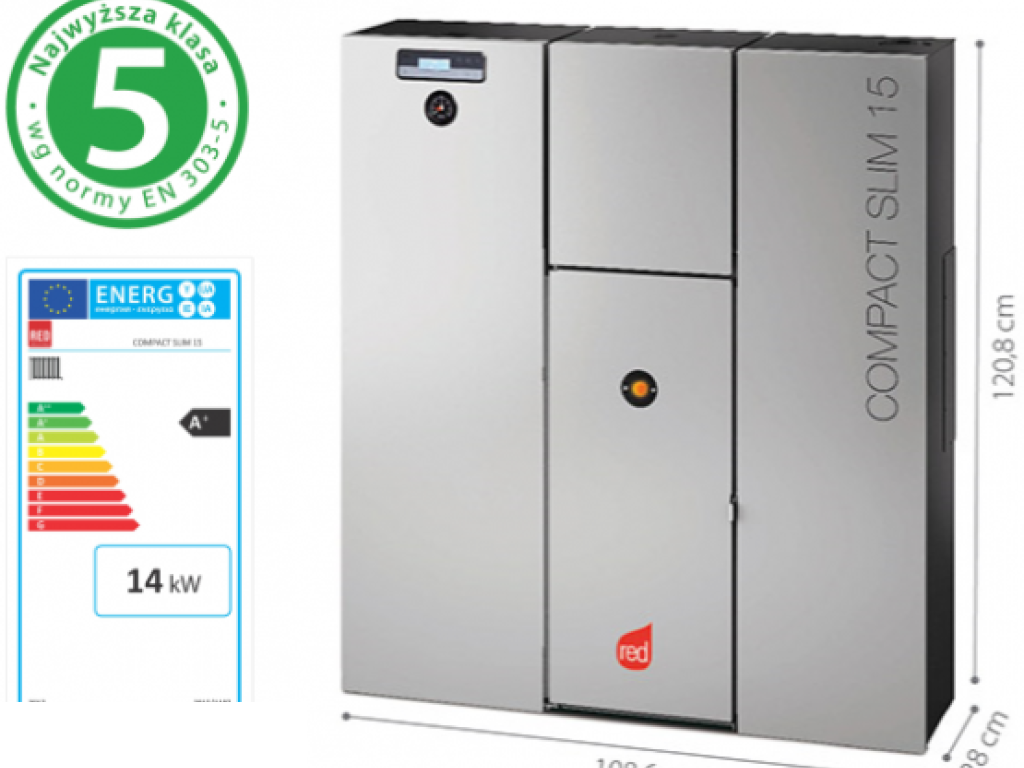

– kompaktowe wymiary (108,6 x 28 cm),
– kompletny zestaw C.O. umieszczony wewnątrz urządzenia,
– automatyczne sterowanie z funkcją programowania,
– automatyczna funkcja czyszczenia rusztu,
– duży pojemny popielnik,
– modulowana moc od 3,8 do 15 kW,
– łatwe czyszczenie wymiennika,
– wbudowany zasobnik na pelet (40 kg),
– możliwość grzania CWU w zewnętrznym zasobniku poprzez zewnętrzny zawór trójdrogowy.

System sterowania
Panel sterujący umieszczony na piecyku, z łatwymi i intuicyjnymi funkcjami, dla tych, którzy wolą naprawdę proste rozwiązania. Wszystkie komendy i ustawienia w języku polskim.

Kocioł RED Compact SLIM w przekroju:

1 – elektroniczny programator w języku polskim z wieloma funkcjami, trybem zima/lato
2 – zintegrowany z kotłem duży zasobnik na pelet na ok. 40 kg
3 – żeliwny ruszt zapewniający długą i bezawaryjną pracę
4 – powietrze do spalania może być dostarczone z zewnątrz, dla maksymalnej wydajności systemu
5 – duży popielnik do cotygodniowego czyszczenia
6 – kompletny zestaw hydrauliczny w urządzeniu z możliwością podłączenia z tyłu lub z prawej strony
7 – dolny wylot spalin (wysoki odzysk ciepła), możliwość podłączenia do komina przez tylną ścianę lub z góry kotła

Rysunek techniczny

Dane techniczne:
Moc nominalna: 15,0 kW
Moc na wodę: 13,5 kW
Moc minimalna na wodę: 4,0 kW
Autonomia pracy: 12-37 h
Pojemność zasobnika: 57l
Pojemność wody kotła: 20l
Zużycie pelet: 1,0-3,1 kg/h
Sprawność: 90,90%
Emisja CO (przy 10% O2): 0,039-0,007 %
Temperatura spalin: 95OC
Średnica wlotu powietrza: Ø 50 mm
Średnica wylotu powietrza: Ø 80 mm
Zalecane ciśnienie komina: 10 Pa
Pobór prądu: 180W (maks. 320 W przy rozpalaniu, ok.2-3 min.)
Gwarancja: 2 lata
Waga: 200 kg

Wyposażenie standardowe piecyków na pelet RED:
– układ zamknięty na wodę,
– cały osprzęt hydrauliczny we wnętrzu urządzenia,
– przyłącze świeżego powietrza z zewnątrz fi 50,
– zbiornik na pelet wewnątrz urządzenia.

Kocioł spełnia rygorystyczne certyfikaty:
CE, EN 303-5
BImSchV Stufe 2
ART.15a B-VG
Regensburger / Aachener / Münchener BStB
Poniżej szczegółowo przedstawiamy zalety kotłów RED, aby w pełni zaprezentować nasze urządzenia.

Praca w układzie zamkniętym.
Nasze kotły przystosowane są do pracy w zamkniętym układzie C.O.
Naczynie przeponowe zamontowane jest wewnątrz urządzenia.

Dobra modulacja mocy.
Dzięki pełnej oraz automatycznej modulacji mocy kocioł jest bardzo ekonomiczny oraz pozwala zaoszczędzić nam paliwo.

Niezależny od rodzaju peletu.
Specjalna konstrukcja palnika umożliwia spalanie każdego rodzaju peletu 6-8 mm x 5-30 mm.
To rozwiązanie uwalnia nas od problemu z wyborem odpowiedniego paliwa.

Proste czyszczenie wymiennika.
Wystarczy zaledwie kilka prostych ruchów aby dokonać czyszczenia wymiennika.
Kocioł wyposażony jest w system turbulatorów z łatwym dostępem (system EASY CLEAN).
Bezpieczne podawanie peletu.

W przeciwieństwie do systemu retortowego, pelet do spalania podawany jest za pomocą podajnika ślimakowego oraz komory zrzutowej.

To rozwiązanie gwarantuje pełne bezpieczeństwo przed ryzykiem zapłonu peletu w zasobniku.
Cała hydraulika w urządzeniu.

Dla zaoszczędzenia miejsca oraz estetyki w kotłowni, cały osprzęt hydrauliczny umieszczony jest wewnątrz urządzenia łącznie z zestawem do produkcji wody użytkowej.

Intuicyjny wyświetlacz.
Łatwość obsługi urządzenia jest bardzo ważna. Dlatego nasze kotły zostały wyposażone w intuicyjny wyświetlacz z menu w j. polskim, który umożliwia pełne sterowanie praca kotła.
Wbudowany palnik.

Dzięki zastosowaniu nowoczesnej technologii w produkcji, udało nam się umieścić palnik wewnątrz smukłej obudowy kotła.

Nie wystaje on na zewnątrz, dzięki temu, nigdy nie poparzymy się o jego obudowę. Pelet do palnika podawany jest zrzutowo.

Wbudowany zasobnik na pelet.
Zbiornik na pelet wbudowany jest również w urządzenie. Jego pojemność z powodzeniem wystarcza na kilkudniową automatyczną pracę. Całość świetnie wygląda, a dodatkowo mamy zaoszczędzone miejsce w kotłowni.

Szereg zabezpieczeń.
Nasze kotły posiadają 11 stopniowy system zabezpieczeń:
czujnik ciśnienia w kanale spalin, czujnik temp. spalin, termostat w zbiorniku paliwa (clixon), termostat w kotle, czujnik temperatury wody, zabezpieczenie elektryczne przed gwałtownymi przeciążeniami, dmuchawa wyciągu spalin, silnik ślimaka z przekładnią, funkcja ochrony przed zamarznięciem, funkcja zapobiegająca wyłączaniu pompy, sygnalizacja stanów alarmowych.

Możliwość podłączenia zewnętrznego zasobnika na pelet.
Jeśli chcesz rzadziej dosypywać pelet do kotła, możesz wyposażyć go w zewnętrzny zasobnik, np. 200 lub 400 kg.

Specjalne przyłącze umieszczone w kotle świetnie to umożliwia.
Możliwość pneumatycznego podawania peletu.
Jeśli masz wolne pomieszczenie na zbudowanie silosu na pelet, teraz możesz to zrobić. Nasze kotły można opcjonalnie wyposażyć w pneumatyczny podajnik peletu. Nie ważne, gdzie masz silos, czy nad, z boku, czy pod pomieszczeniem, gdzie stoi kocioł.
Specjalny system podciśnienia umożliwia pobieranie peletu z każdej strony kotła w odległości do 8 m.
Automatyczne czyszczenie rusztu.
Zawsze po zakończeniu cyklu pracy palnik jest automatycznie czyszczony. Zapewnia to poprawność oraz 100% skuteczność kolejnego zapłonu.
Automatyczne zapalanie.
Kotły Compact rozpalają się automatyczne. Służy do tego specjalny żarnik. Start kotła zajmuje zaledwie 3-4 min.
Tryb zima-lato.
Łatwy sposób zmiany trybu pracy. Wystarczy kilka kliknięć na panelu sterowania, aby ustawić inny rodzaj pracy.
Automatyczne podawanie paliwa.
Paliwo do spalania podawane jest automatycznie za pomocą cichego silniczka krokowego. Ilość podawanego peletu uzależniona jest od mocy, jaką urządzenie w danej chwili ma generować.
Szybko nagrzewane kaloryfery.
Dzięki niskiej bezwładności cieplnej wymiennika, kocioł na pelet jest w stanie ogrzać grzejniki w zaledwie kilka minut.
Timer oraz termostat.
Zastosowanie zegara czasowego umożliwia dostosowanie pracy kotła do potrzeb jego użytkowników. To Ty decydujesz kiedy urządzenie ma pracować oraz jaką temperaturę ma zapewnić domownikom. Dodatkowy zewnętrzny termostat
umożliwia kontrole kotła z różnych pomieszczeń.
Funkcja AUTO-ECO.
Czy można oszczędzać pelet? Tak, służy do tego specjalna funkcja Eco. Kocioł zostanie wyłączony, gdy temperatura w pomieszczeniu została osiągnięta. Ponowne jego załączenie odbędzie się wówczas, gdy temperatura w pomieszczeniu spadnie o 2 ºC.
Pionowy wymiennik.
W przeciwieństwie do tradycyjnych pieców na pelety, konstrukcja naszego wymiennika oparta jest na systemie pionowych rur oraz wewnętrznych turbulatorów. Gwarantuje to najwyższy poziom wydajności ogrzewania oraz optymalizacje wymiany ciepła.
Wylot spalin Ø 100 mm.
Średnica wylotu spalin wynosi tylko Ø 100 mm. Dodatkowo dzięki wentylatorowi wyrzutu spalin, każdy komin może współpracować z naszym kotłem.
Duża sprawność.
Kunszt technologii precyzyjnego spalania peletu osiągnął najwyższy poziom. Sprawność naszych urządzeń sięga do 93%.
Wysoka jakość spalania.
Istota dobrego spalania jest palnik, a w zasadzie jego konstrukcja. To on w dużej mierze odpowiada za sprawność urządzenia (co oczywiście wpływa na ilość spalanego paliwa) oraz za jakość spalania.
Małe zużycie paliwa.
Kotły Compact uznawane są za najbardziej oszczędne. Ich spalanie wynosi od 1,0 do 3,6 kg/h w zależności od modelu. Taki imponujący wynik udało się uzyskać dzięki innowacyjnej technologii konstrukcji paleniska.
Niska Emisja CO.
Kotły Compact spełniają wiele rygorystycznych norm odnośnie ekologii. Emisja CO jest na poziomie od 0,019% do 0,027%.
