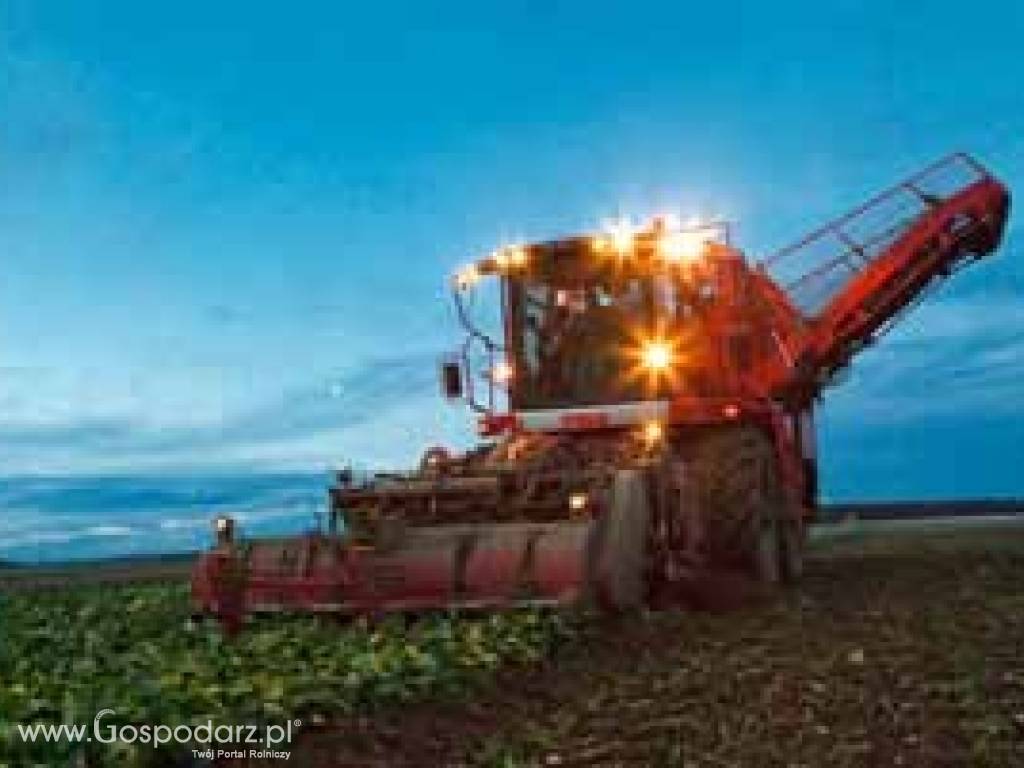

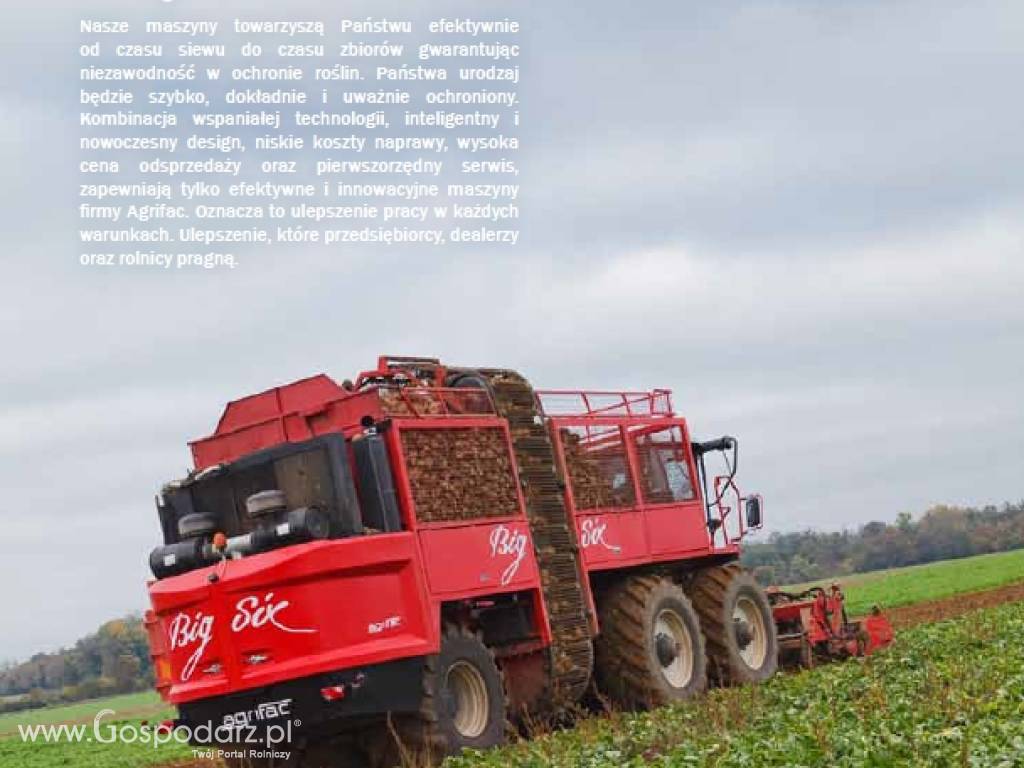

Agrifac Big Six sześciorzędowy kombajn do zbioru buraków cukrowych

Nowy model Big Six

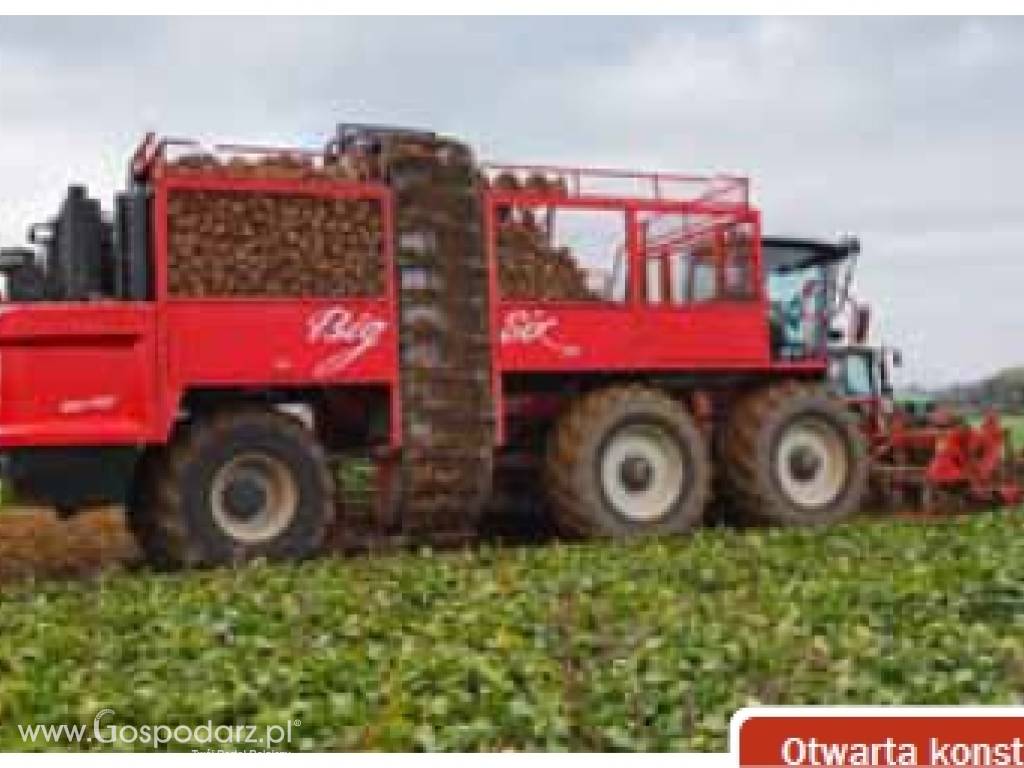

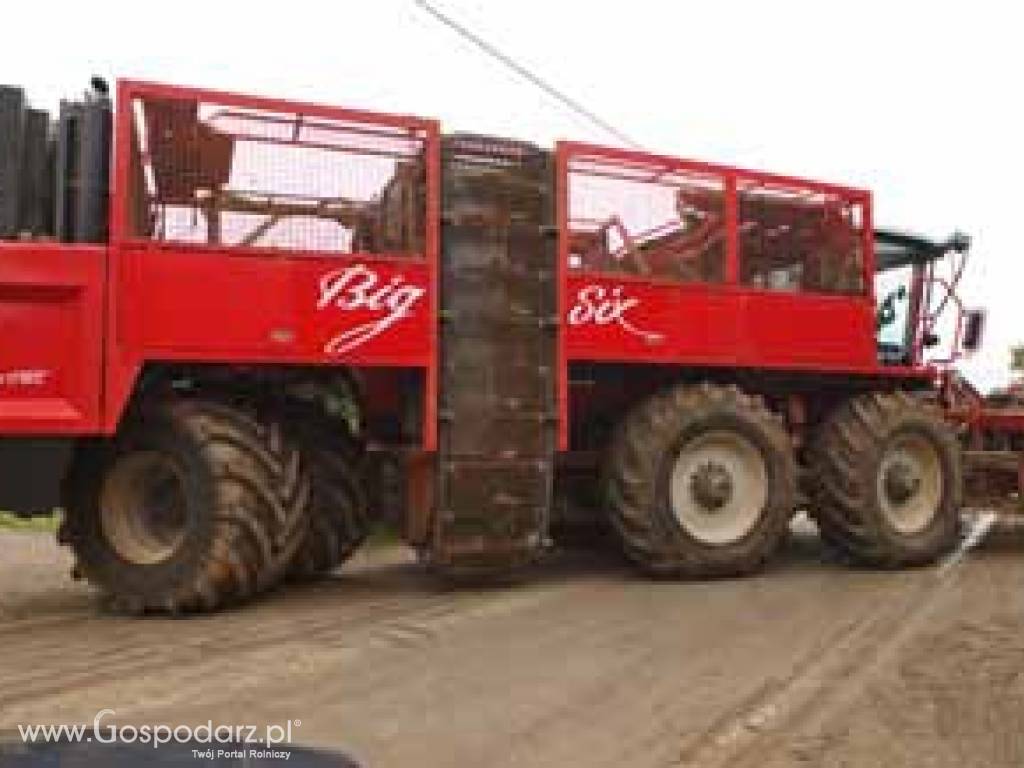

Agrifac przedstawia nowy Big Six: top model sześciorzędowych kombajnów do zbioru buraków cukrowych. Wyposażony jest on w zasobnik o pojemności 28 ton (40 m3), sterowanie i napęd sześciu kół. Charakterystyczne dla Big Six jest jego równomierne rozłożenie wagi na powierzchnię,mały promień skrętu i komfortowa kabina.

Zachowane zostały jego mocne atuty takie jak stabilna rama
i unikalne ustawienie przednich oraz tylnych kół. Do modelu
dodano, jako jedną z nowości, elektroniczne sterowanie
maszyny. Jest ono zaprojektowane przez Agrifac, oparte
na systemie CAN-bus i EcoTronicPlus, co zapewnia stałą i
łatwą kontrolę interakcji pomiędzy kierowcą i maszyną oraz
proste zarządzanie silnikiem i monitorowanie całej maszyny.
Nowy wielofunkcyjny ekran dotykowy terminala jest czytelny
i bardzo przejrzysty w obsłudze – dzięki niemu wszystkie
najważniejsze funkcje mogą być z łatwością obsługiwane.
W trakcie trybu polowego i drogowego wyświetlacz pokazuje
wszystkie niezbędne dla kierowcy informacje. Prędkość
pracy poszczególnych podzespołów jak i prędkość jazdy są
niezależne od prędkości obrotowej silnika. Funkcje, które są
najczęściej używane w trakcie zbioru można obsługiwać za
pomocą elementów sterowania.

Big Six może być wyposażony w różne systemy ogławiania
i wyorywania. Ogławiacz można wybrać spośród
standardowego, integralnego lub systemem CombiPlus, a
zespoły wyorywujące spośród systemu ExcenterPlus lub
RotoLiftPlus.

Prosta obsługa wszystkich funkcji

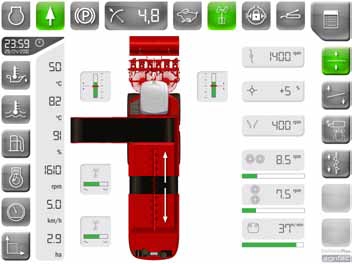

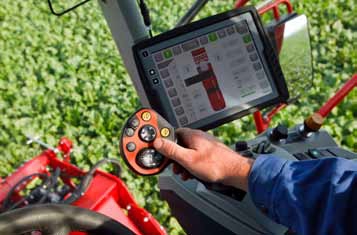

Operator otrzymuje wszystkie niezbędne informacje poprzez
jeden wielofunkcyjny ekran dotykowy o przekątnej 10,4
cala (26,4 cm). Wszystkie funkcje są łatwe w realizacji i
ustawianiu.

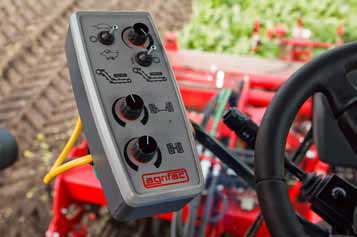

Poniższe funkcje mogą być obsługiwane poprzez przyrządy
kontrolne umieszczone po lewej stronie kierownicy:

+ Prędkość podłogi zasobnika
+ Przenośnik rozładunkowy włącz/wyłącz
+ Prędkość przenośnika rozładunkowego
+ Sterowanie automatyczne przednich kół lub tylnych kół



Najczęściej używane w trakcie zbioru funkcje mogą być
obsługiwane za pomocą joysticka:

+ Cały zespół wyorywujący góra/dół
+ Kontrola głębokości wyorywania
+ Auto Pilot sterowania
+ Auto Pilot prędkości
+ Regulacja przenośnika rozładunkowego (rozłożenie i wysuw)
+ Ogławiacz góra/dół i jego szybkie podnoszenie n.p. nad rowem lub na granicy pola
+ Regulacja wysokości rozrzutnika liści



Na ekranie dotykowym możemy odczytywać dodatkowe
funkcje:
+ Data, czas
+ Licznik hektarów aktualnego pola, przepracowanych hektarów, godzin pracy, godzin rzeczywistych
+ Regulacja ilości rządków i szerokości międzyrzędzi
+ Prędkość podczas zbioru niska/ wysoka
+ Prędkość podczas trybu drogowego
+ Poziom i zużycie paliwa: aktualne, średnie i ogólne
+ Temperatura silnika i oleju
+ Obroty silnika
+ Ręczne lub automatyczne ogławianie włącz/wyłącz
+ Obroty ogławiacza
+ Ręczne lub automatyczne wyorywanie włącz/wyłącz
+ Obroty zespołu wyorywującego
+ Procentualne ustawienia prędkości i ruchów rotacyjnych wyorywacza
+ Głębokość wyorywania
+ Szybkość reakcji kontroli głębokości
+ Poziomowanie całego zespołu wyorywującego
+ Obroty gwiazd sitowych
+ Prędkość dopychaczy
+ Prędkość elewatora
+ Prędkość przenośnika rozładunkowego
+ Ręczne lub automatyczne regulacje gwiazd czyszczących i elewatora
+ Ręczna lub automatyczna regulacja ślimaka w zasobniku: do przodu, do tyłu, automatycznie
+ Regulacja rozstawu 4 przednich kół
+ Ręczne lub automatyczne sterowanie przednich kół (AutoPilot)
+ Ręczne lub automatyczne sterowanie przednich i tylnich kół (AutoPilot)
+ Szybkość reakcji sterowania kół
+ Kontroli trakcji
+ Automatyczne smarowanie
i inne

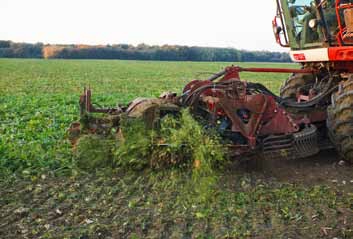

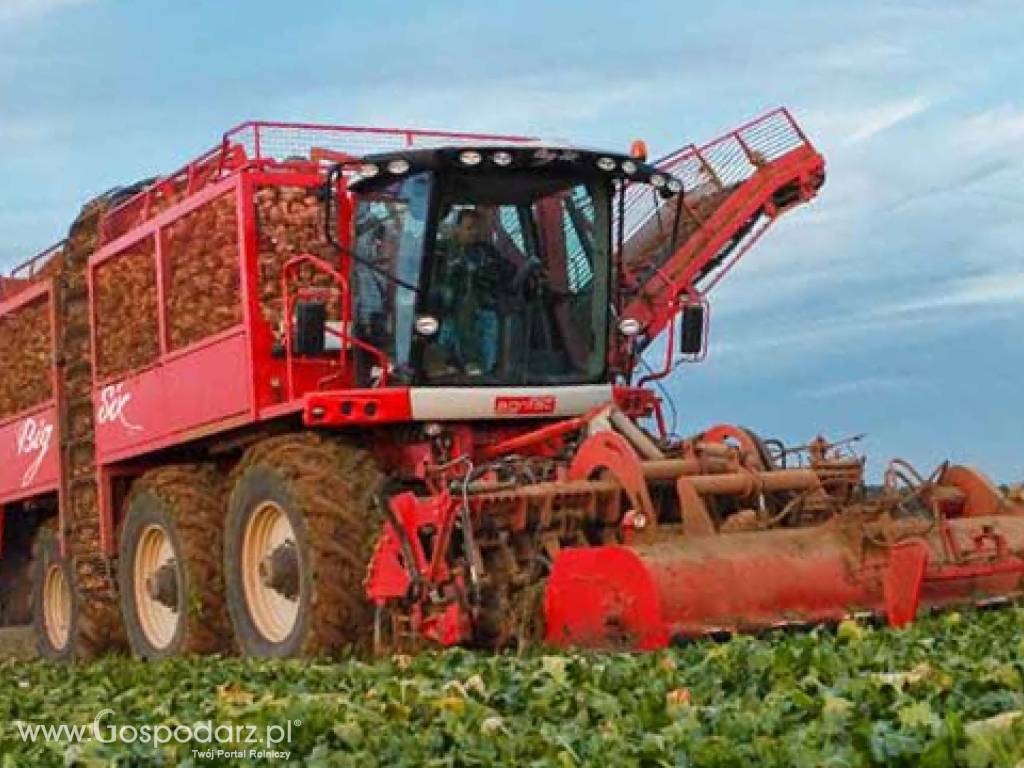

Standardowy ogławiacz z bocznym wyrzutem liści

Przy użyciu standardowego ogławiacza liście
transportowane są przenośnikiem ślimakowym na lewą
stronę maszyny. Połączenie z dyskiem rozrzucającym
gwarantuje rozsypanie pozostałości na już wyoraną
część pola.



Automatyczne sterowanie

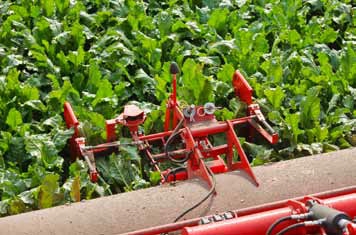

Big Six może być w pełni automatycznie sterowany na
wszystkie 6 kół dzięki czujnikom umieszczonym na przedzie
ogławiacza. Przy tym systemie automatycznego sterowania
operator może całkowicie skupić się na czynnościach
wyorywania i oczyszczania buraków, a także na rozładunku
zasobnika w trakcie jazdy.

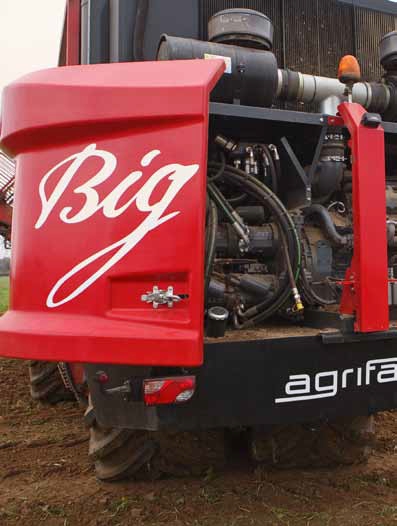

Cichy silnik i łatwy dostęp do niego



8-cylidrowy 440 kW (600 KM) silnik produkcji Deutz i
pompy hydrauliczne Linde są łatwo dostępne i doskonale
ustawione.
Inspekcja i konserwacja silnika są bardzo łatwe dzięki
składanym schodkom. Umiejscowienie silnika w środku
tylnej części maszyny posiada następujące zalety:

+ Masa zostaje równomiernie rozłożona na całej długości i
szerokości maszyny
+ Umiejscowienie silnika w tylnej części maszyny zmniejsza
natężenie hałasu docierające do operatora zaś połączenie
z cichą i wygodną kabiną wytłumia hałas do minimum
+ EcoTronicPlus system zapewnia stałą prędkość obrotową
ogławiacza, agregatu wyorywującego, gwiazd sitowych
czy przenośników, niezależnie od obrotów silnika.
W momencie, w którym Big Six osiąga wymaganą prędkość,
prędkość obrotowa silnika zostaje automatycznie
zredukowana. Inteligentny system zarządzania silnikiem
pozwala na zmniejszenie zużycia paliwa. Wpływa to na
stałą i wysoką wydajność pracy, optymalne oczyszczanie i
najlepsze ogławianie buraków.
+ Silnik oraz pompy hydrauliczne umiejscowione są jak
najniżej dla wygodniejszego do nich dostępu
+ Zbiornik paliwa o pojemności 1150 litrów może być
napełniany bez pomocy użycia schodków czy drabiny

Dane techniczne Big Six

Ogławianie & wyorywanie



Szerokość robocza Ogławiacz Dogławiacz System zbioru Kontrola głębokości

6-rzędowy, 45 lub 50 cm (18” lub 20” cali)  Standardowy, integralny lub CombiPlus  Wybór wysokości z kabiny  ExcenterPlus lub RotoLiftPlus  Automatyczna lewa i prawa strona

Silnik & napęd jazdy

Silnik Obroty Pojemność zbiornika paliwa Pojemność zbiornika oleju hydraulicznego Marka pomp hydraulicznych Marka silników hydraulicznych Napęd Sterowanie Automatyczne sterowanie

Deutz, 8 cylindrów, 440 kW (600 KM)  robocze 1350 / 1600 RPM  1150 litrów  200 litrów  Linde  Linde  Bezstopniowy, hydrostatyczny z kontrolą prędkości  Na wszystkie 6 kół  Przednie / przednie i tylne koła

Czyszczenie & transport



Gwiazdy sitowe I stopnia Gwiazdy sitowe II stopnia Obiegowy przenośnik korzeni        (elewator) Zasobnik Przenośnik wyładunkowy Czas rozładunku

2 x 1550 mm (ruszt sitowy i / lub palce sprężynujące) 4 x 1550 mm (ruszt sitowy i / lub palce sprężynujące) 1000 mm szerokości 28 ton, ca. 40 m3  1400 mm  Mniej niż 1 minuta

Wymiary



Opony przednie Opony tylne Komputer Centralne smarowanie            Szerokość transportowa                Wysokość Długość Masa

710/75 R38 (4 x)  1050/50 R32 (2 x)  Kontrola maszyny, podzespołów i silnika (EcoTronicPlus z CAN-bus)  Automatyczny system ’BEKA-MAX’  3,25 m  4,00 m  14,50 m (w zależności od zespołu wyorującego)  ok. 28 ton
