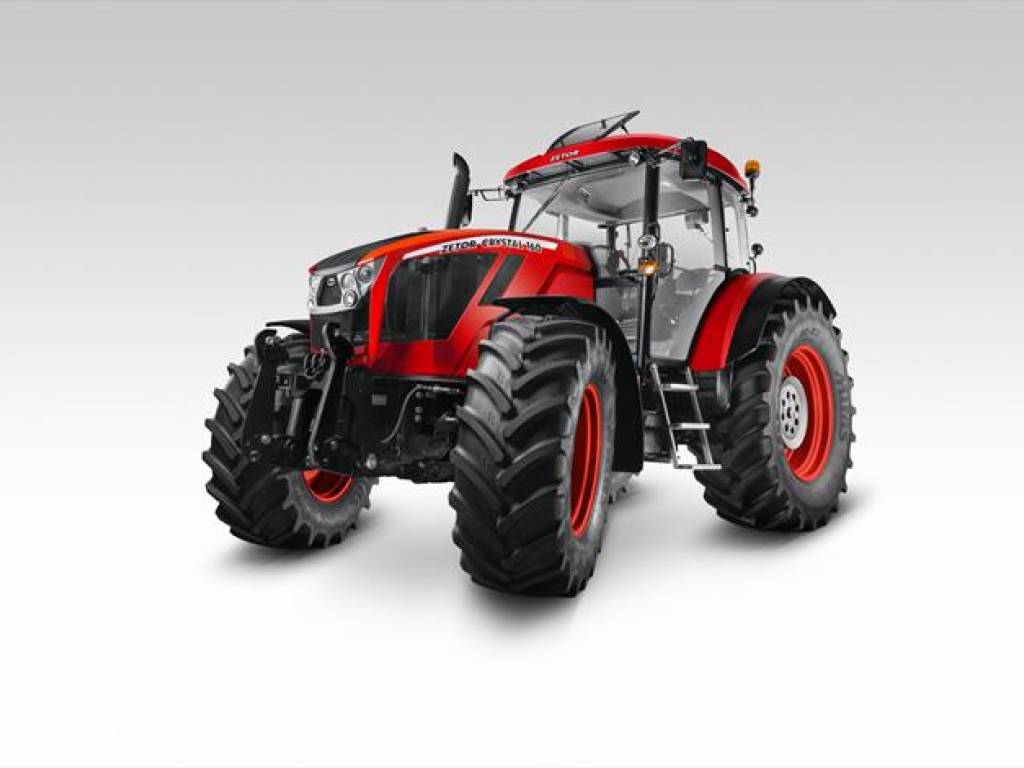

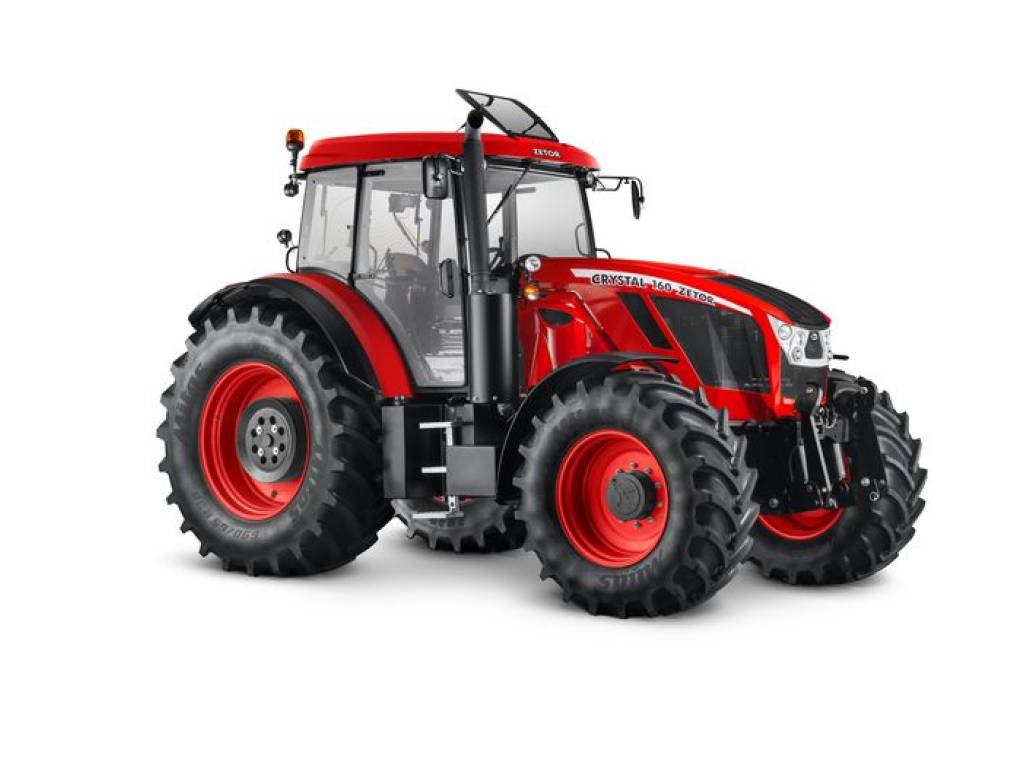

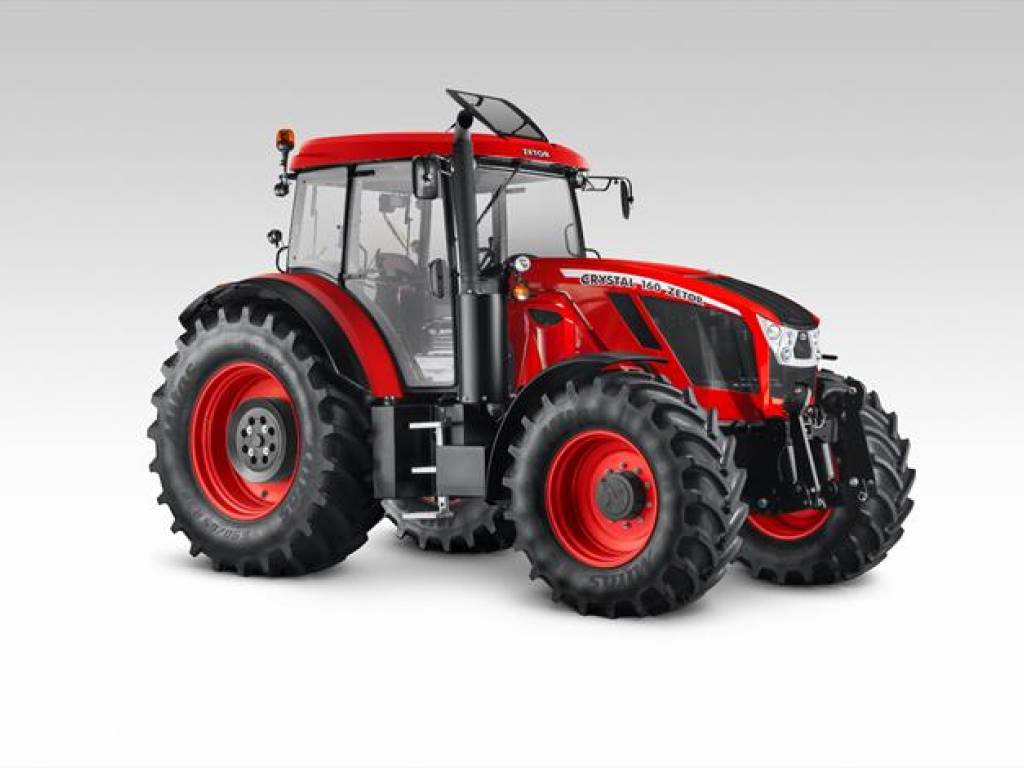

Zetor Crystal

Prosta obsługa i silnik o dużej mocy. Przestrzenna i wygodna kabina z niskim poziomem hałasu. Niskie koszty utrzymania i eksploatacji. To atrybuty, które robią z Crystala pomocnika podczas ciężkiej pracy.

prosty solidny ciągnik bez skomplikowanej obsługi mocny sześciocylindrowy silnik z wysokim momentem obrotowym duży rozstaw i amortyzowana oś komfort jazdy i niski hałas w kabinie niskie koszty eksploatacyjne i szeroko dostępne części zamienne cztery prędkości wom dla wszystkich typów napędzanych maszyn

Ciągniki serii Crystal są koncepcyjnie pomyślane w taki sposób, by z powodzeniem konkurowały ze średnimi i wyższymi pod względem zakresu mocy ciągnikami.


DANE TECHNICZNE:




MODEL	150	160
SILNIK
Typ Stage III B	TCD 6.1 L6
Homologowana moc (2000/25/EC) [kW/KM]	106,1	120,1
Obroty znamionowe [1/min]	2 100
Ilość cylindrów	6
Ilość zaworów	24
Doładowanie	turbosprężarka
System wtrysku paliwa	Common Rail
Średnica/skok [mm]	101/126
Objętość cylindrów [cm³]	6 057
Chłodzenie	wentylator wiskotyczny
Maksymalny moment obrotowy (2000/25/EC) [Nm]	650	739
Przewyższenie momentu obrotowego (2000/25/EC) [%]	38	36
SKRZYNIA PRZEKŁADNIOWA
Typ	wyposażona w rewers 5˚ z 3˚ automatycznym wzmacniaczem
Rewers	PowerShuttle - pod obciążeniem z prędkością 10 km/h
Włączanie biegów	w pełni zsynchronizowana
Ilość biegów (do przodu/do tyłu)	30/30
Prędkość [km/h]	40
WAŁ ODBIORU MOCY
Typ	niezależny, sprzęgło wielotarczowe WOM
Obroty tylnego WOM	540/540E/1000/1000E; na życzenie 540/1000 zależne
Obroty tylnego WOM	1000
Przedni WOM	przekazanie mocy do 90 kW
UKŁAD HYDRAULICZNY
Typ	elektrohydrauliczny Bosch z Hitchtronic, 2 cylindry pomocnicze
Trzypunktowy układ zawieszenia	kategoria III
Sterowanie	elektroniczne
Maks. siła podnoszenia [kN]	85
Ciśnienie robocze [MPa]	20
Pompa zasilająca	85
Końcówki zewnętrzne (szybkozłącza)	6+1 (zerowa)
Zaczepy	modułowy system zaczepów CBM
KABINA
Amortyzacja	sztywna lub amortyzowana
Otwierany szyberdach	standard
Siedzenie
Siedzenie współpasażera	standard z pasem bezpieczeństwa
Kierownica	opuszczana/wysuwna
Klimatyzacja	tak
Hałas [dB]	73,2
INNE PARAMETRY
Układ napędowy	4WD

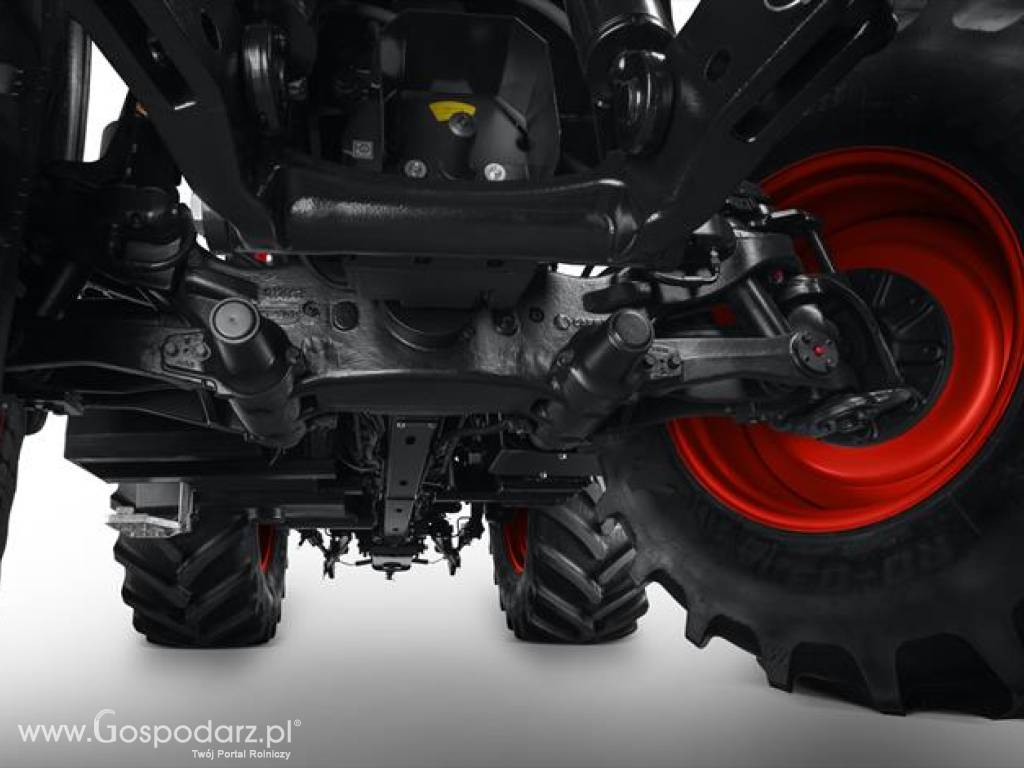

Przednia napędzana oś	sztywna/amortyzowana (na życzenie)
Układ kierowniczy	hydrostatyczny
Hamulce robocze/postojowe	robocze – tylne 5-tarczowe z automatycznym podłączaniem WOM postojowe – mechanicznie sterowany mechanizm hamulca roboczego
Hamulce przednie	nie
Przyczepy	hydrauliczne/amortyzowane – jedno i dwuobwodowe
Maks.przednie obciążenie [kg]	900
Maks.obciążenie tylnych kół [kg]	472
Pojemność zbiornika [l]	300
Przednie błotniki	obrotowe
Podgrzewana tylnia szyba i lusterka	tak
Przygotowanie dla radia	tak
WYMIARY
Masa eksploatacyjna* [kg]	4 800 – 5 840
Maks. długość [mm]	5 770
Maks. szerokość [mm]	2 550
Maks. wysokość [mm]	2 970
Rozstaw [mm]	2 840
Przednie koła ** [mm]	420/70 R28 - 540/65 R28
Tylne koła ** [mm]	520/70 R38 - 650/65 R38
*Bez przedniego i tylnego obciążnika ** Zalecane koła Komentarz: Wysokość zależy od wielkości kół SPECYFIKACJA:

Silnik

Wysoką wydajność gwarantują sześciocylindrowe silniki o mocy 144 i 163 KM. Wszystkie silniki serii Crystal pochodzą ze sprawdzonej koncepcji czterosuwowych wysokoprężnych sześciocylindrowych silników wyposażonych w 24 zaworową głowicę i wtrysk paliwa systemu Common Rail.

sprawdzona technologia od uznanego producenta wysokoprężnych silników dzięki pojemności skokowej 6,1 l osiągnięto znakomity wynik i wysoką wydajność pracy niskie zużycie paliwa, które prowadzi do długoterminowych oszczędności wysoka jakość gwarantuje długą żywotność niski hałas przekłada się na komfort pracy charakterystyka pracy typowa dla sześciocylindrowych silników gwarantuje wysoki moment obrotowy już w zakresie niskich obrotów i w ten sposób osiąga się łatwy start z ciężkimi agregacjami Skrzynia Przekładniowa

Skrzynia przekładniowa jest skonstruowana z naciskiem na prostą obsługę, logiczny schemat włączania biegów niskie straty przy transmisji wysokiej mocy i znakomitą żywotność.
Skrzynia przekładniowa dysponuje zakresem 30 prędkość do przodu i 30 prędkość do tyłu.

własna produkcja i szczegółowa kontrola jako gwarancja wysokiej jakości wysokiej jakości wytrzymałe materiały dla długiego użytkowania wysoka różnorodność oferowanych rozwiązań dla różnych potrzeb utrzymywanie silnika w optymalnych obrotach dla zapewnienia efektywnych wyników pracy cztery obroty niezależne WOM oferowane w standardzie
Układ Hydrauliczny

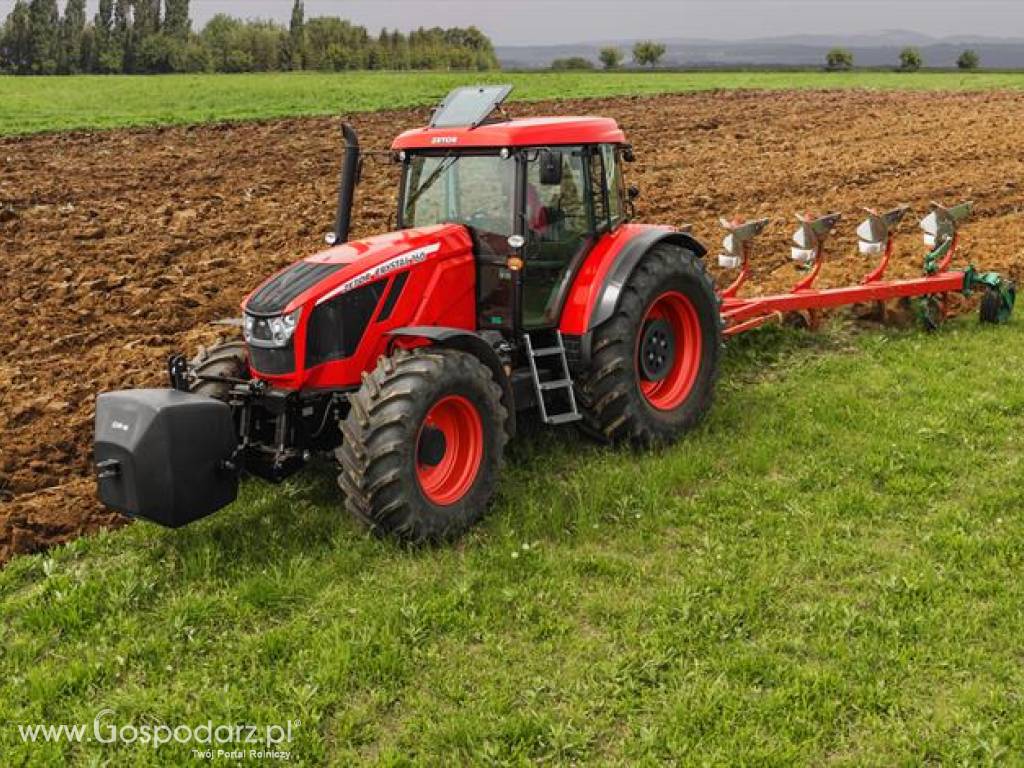

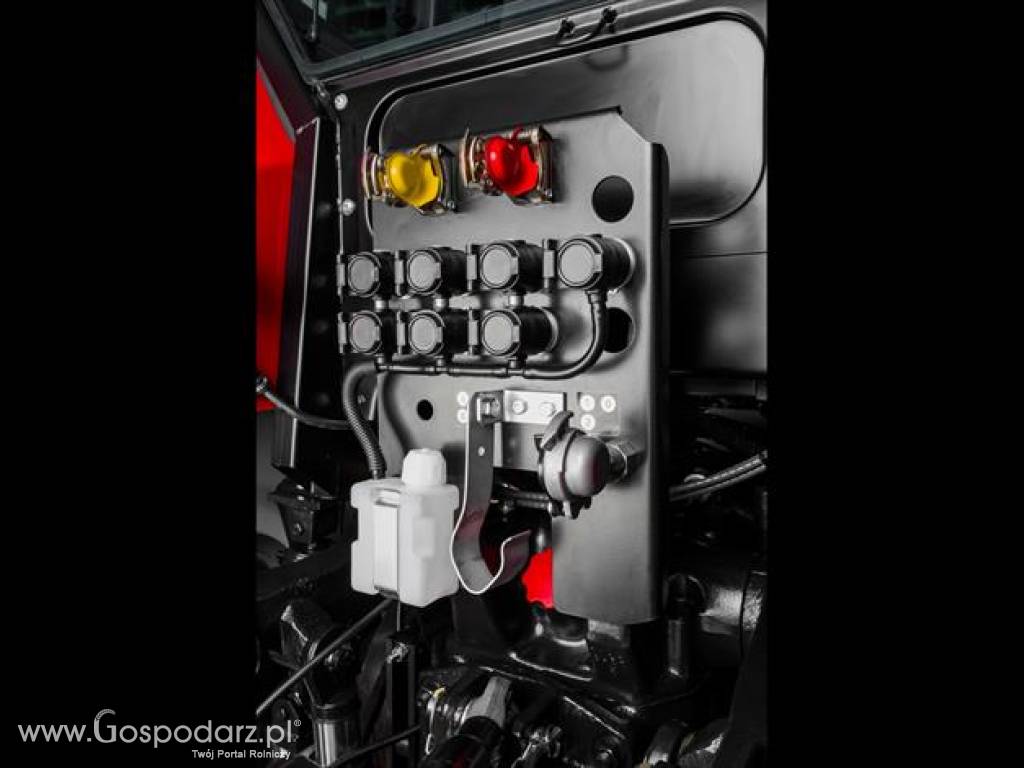

Dwa pomocnicze cylindry zapewniają nie tylko równomierne obciążenie ciągnika, ale także maksymalną siłę podnoszenia 85 kN. Trzy-sekcyjny dodatkowy rozdzielacz ze zwrotnym szybkozłączem do swobodnego spływu oleju umożliwia wykorzystanie różnych typów agregacji. Oczywiste jest też wykorzystanie efektywnego układu wspomagania orki EHR Hitchtronic.

maksymalna siła podnoszenia 85 kN ułatwienie codziennej pracy za pomocą bezpośredniego sterowania funkcjami obsługi znakomita przepustowość oleju zewnętrznego układu hydraulicznego prosty system gwarantujący bezproblemową pracę Kabina

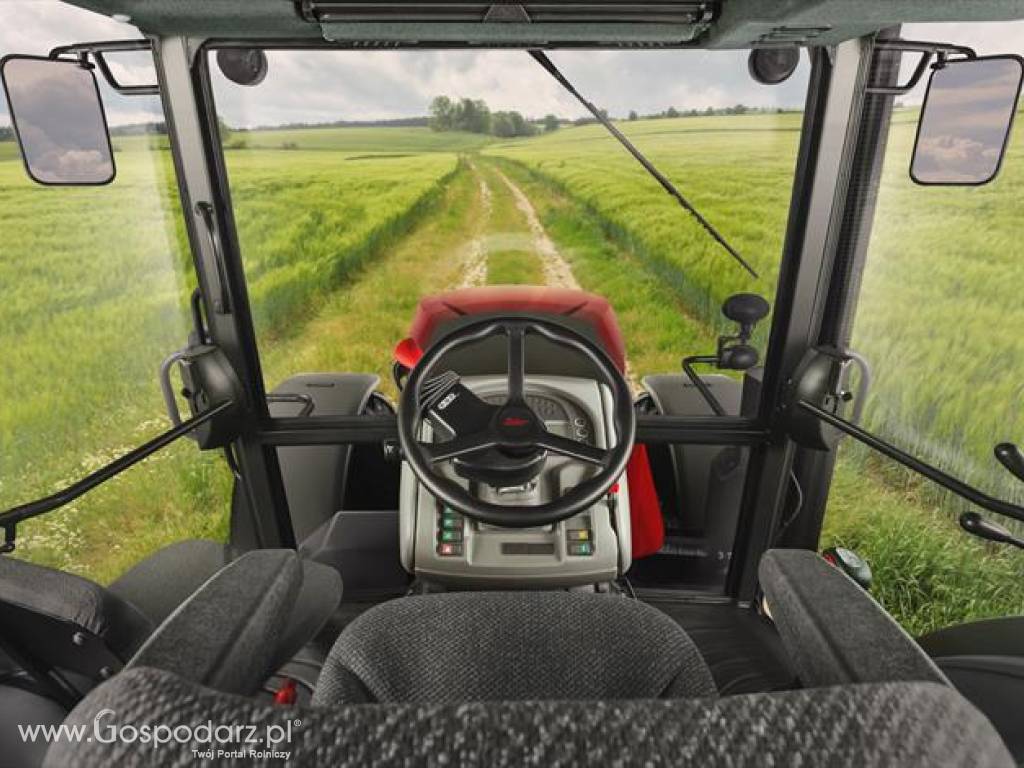

Amortyzowana kabina wraz z cichym silnikiem tworzy dwa podstawowe elementy komfortowej pracy w nowym Zetorze Crystal.

prosta i intuicyjna obsługa ciągnika bez skomplikowanych ustawień obniżony hałas kabiny i otwierany szyberdach dla lepszego komfortu wygodny widok we wszystkich kierunkach i na wszystkie zagregowane maszyny.
